【新品首发】那一月”途灵E-6智能固定翼无人机“盘旋在海拔5200米珠峰

2017-12-13   浏览次数:3185

TL-E6是途灵无人机技术团队最新研发的双发电动无人机智能载机平台,具有可靠性高,作业时间长,搭载设备多样,部署灵活等特点,是作为无人机技术平台整合方案最佳选择。选择途灵无人机,您除了能得到优秀的产品,更能得到来自途灵技术团队的强力技术支撑,为你的业务保驾护航。

1.动力配置信息

电机:高效率4110

电调:60A,巡航电流10A以内

电池:建议6s 16000MAH 22000MAH 28000MAH,根据不同负载决定。

螺旋桨:低海拔12寸,高海拔13寸

舵机:高压无刷中性舵机,8公斤级

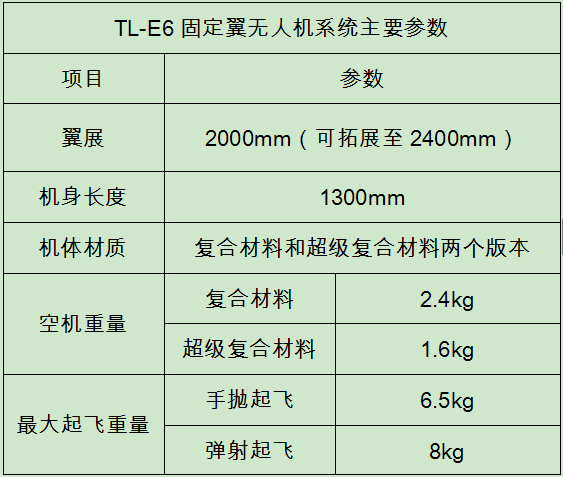

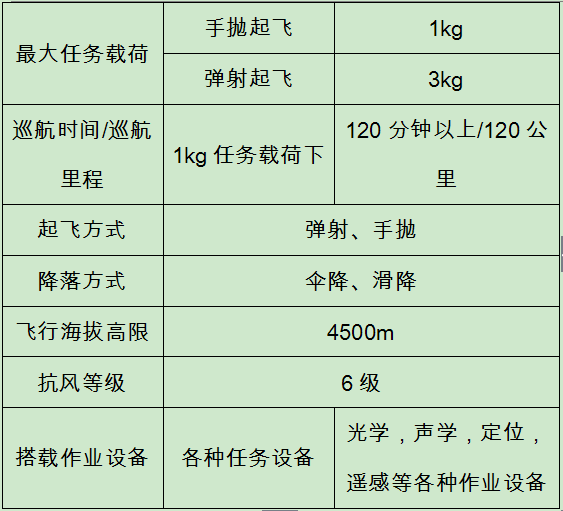

2.技术指标

翼展:2米和2.4米两个版本。

机身长:1.3米

空机重量:普通复合材料版2.4千克,超级复合材料1.6千克

最大起飞重量:手抛起飞方式,建议7公斤内   弹射起飞方式,建议7以上到8公斤。

最大载荷:手抛起飞方式,建议1公斤内;弹射起飞方式,建议1公斤以上到2公斤。

最大飞行高度:5200米

3.系统特点

飞行器名称:  途灵 双发固定翼飞行器

飞控稳定性、操控性特点: 2米和2.4米翼展两个版本(根据客户需求自行选择),双电机独立驱动,单电机故障仍可维持航高,抗风6级

正常搭载重量:标准载重1公斤。

飞行续航时间:低海拔无风环境大于100分钟。

飞行续航里程:无风环境不低于90公里。

电池充电时间:小于40分钟。

4.遥控系统

遥控器名称:FUTABA 十通道2.4G遥控器

遥控稳定性、操控性特点:1.5公里 远距离变频抗干扰遥控器。

遥控器重量:850克

遥控器可控距离:1.5公里

电池特性:聚合物锂电池可维持开机状态4小时。

5.航摄系统

(1)

相机名称:SONY A7R

相机型号:ILCE-7R

相机摄影:(照片)最大像素:3600万像素,全画幅7360*4912

相机摄像:(视频)最大像素:全高清1080P,1920*1080 50P。

连拍速度:最快4张每秒。

存储卡类型:SD卡

存储卡容量:64G

存储卡读写速度:C10&U1及其以上。

相机重量:510克。

(2)

相机名称:SONY QX1

相机型号:ILCE-QX1

相机摄影:(照片)最大像素:2010万像素(5456*3632)

连拍速度:最快3.5张每秒。

存储卡类型:SD卡

存储卡容量:64G

存储卡读写速度:C10&U1及其以上。

相机重量:200克。

6.地面控制系统

主要性能特征:基于谷歌地球、STRS等高线、百度地图为底图的航线自动设计、监控软件设备。

通信方式:基于Mlink通讯协议的数传电台。

定位方式:基站电台与GPS混合定位(可加装差分GPS)

远程监控性能:一般电台控制区域可大于4公里,电磁环境优越区大于10公里。

7 . 云台系统

·三轴/两轴自稳高倍(6倍/10倍/18倍/30倍)变焦高清云台

·高清1080p 60帧画面(2K)

·支持录像同时拍照

·存储卡类型:SD卡

·存储卡容量:32G

·存储卡读写速度:C10&U1及其以上。

·传输端口:HDMI

·重量:约500g

8 . 高清实时数字图传系统

·根据不同需求,提供传输距离为20KM,50KM,100KM图传系统

·有效传输距离:<30km/<60km/<110km;

·频率:300~2400MHz,10KHz步进;

·发射功率:1W~10W 可定制

·分辨率:最高支持1920 x 1080 60p高清分辨率

9 . 远距数字传输模块

·全双工通信

·工作频段:820MHz-845MHz(特殊要求可定制)

·信道个数:12(特殊要求可定制)

·信道间隔:2MHz(特殊要求可定制)

·无线码速率: 20Kbps – 1000Kbps

·发射功率: ≥1000mW

·传输距离:  地对空:30Km以上(18cm胶棒天线,空对地,地面天线高度>2.5米米,视飞行高度400米)

10 . 集成地面站控制台

·15.6英寸16:9 IPS显示面板

·10.1英寸高亮液晶触摸屏,10点触控

·intel四核CPU 主频2.0GHz

·面板操控一体化,实时录像,遥控,图传数传可扩展

·14通道遥控,优化2.4GHz调频模式,抗干扰强

·户外续航3-5小时

·专业级安全防护,体积小,重量轻,抗压抗暴,防水防腐蚀

11.培训服务

凡我公司用户,均提供成都地区免费培训服务,其中地面站系统培训1天,实际操作1天,培训地点为崇州豪芸通航机场。

我公司也提供到用户地点培训,价格5000元/天,差旅费由用户方提供。

12.售后服务

途灵E6产品每个机身构件均可以单独购买,我公司提供全程有偿服务,包含飞机剐蹭修补,机壳零部件更换,整机拆换。
