【新品首发】反无人机雷达 LKD-PSR-600X/P 的技术时代认证!

2018-01-02   浏览次数:4742

武汉雷可达科技有限公司位于国家级高新技术开发区“光谷新动力”鼎杰现代机电信息孵化园,专注于通信导航设备、光电探测设备、无线电定位设备、电子产品软硬件的技术开发、技术推广、技术服务、生产、销售及设备租赁;微波整机及其配件、无线的技术开发、技术咨询、技术服务、销售。

希望通过我们的不懈努力,为中国安防事业不断做出新的贡献!

1. 设计理念:

地面探测雷达的主要功能是用于搜索人员、车辆、坦克等地面活动目标,实时、准确、全天候地发现并确定重要目标的位置。

a) 探测:能够在全天候条件下,探测人员、车辆等活动目标,显示并输出其方位、距离和速度信息;

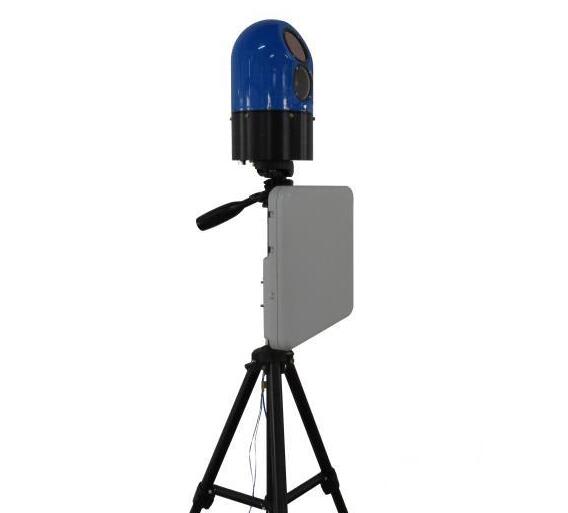

b) 引导:在与光电监视系统集成工作时,能够引导光电监视系统跟踪目标;

c) 组网:能够进行多雷达组网工作,形成特定监视区域的统一态势图;

d) 多平台工作:可适应固定安装、车载、便携等多种使用方式。

2. LKD-PSR-600P/X 技术指标:

2.1 工作频段:C 波段; 雷达体制:相控阵雷达

2.2 最大作用距离:对于低速目标不低于 0.2m/s 的人员或者车辆给定条件:Pfa = 10-6,Pd=80%时:自然人/武装单兵:≥6km;无人机大疆御系列≥2.5km;轻型车辆:≥10km。

2.3 水平方位覆盖范围:0~360°(X 加转台款),90°(P 不加转台款)波束宽度 18°;俯仰方位覆盖范围:±9°,波束宽度 9°。

2.4 最小作用距离(盲区):≤100m。

2.5 精度误差(均方根):距离精度:5m;方位精度:1°。

2.6 系统供电:220VAC 或 12VDC

2.7 重量要求:不大于 20kg。

2.8 天线扫描方式:天线扫描方式:纯电扫(P 款)或机械扫+电扫(X 款)。

2.9 工作环境:工作温度:-40℃~55℃;储存温度:-40℃~65℃;最大湿度:98%(30℃);具有防雨 防尘 防砂措施;具有防潮 防盐雾 防霉等措施。

2.10 接口要求:一路以太网组网接口;一路电源接口。

3. 系统简介

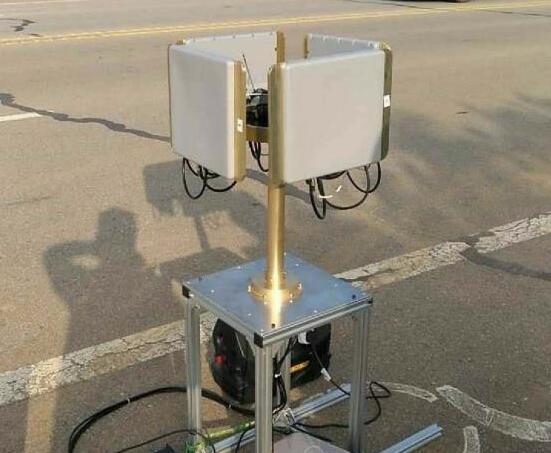

雷达结构三维图如图 1 所示。

图 1 雷达三维图

图 2 情报融合软件显示界面

雷达探测的效果及操作界面如图 2 所示,可以连续跟踪目标的运动轨迹,并给出距离和方位信息,提供给光电系统进行光电跟踪和识别。

客户的需求就是我们努力的目标,“诚信”“专业”是我们的服务宗旨。确保产品质量性能稳定可靠,品质优良。优质的服务、技术支持出自公司专业的技术团队,有电话解答、在线指导、召回修理、到场技术支持等多种服务形式,力求使服务及时、周到。

请联系我们 : 徐经理 18571623896
