新品首发

【新品首发】中安联合为您解析无人机反制装备(含视频)

2018-08-28   浏览次数:2839

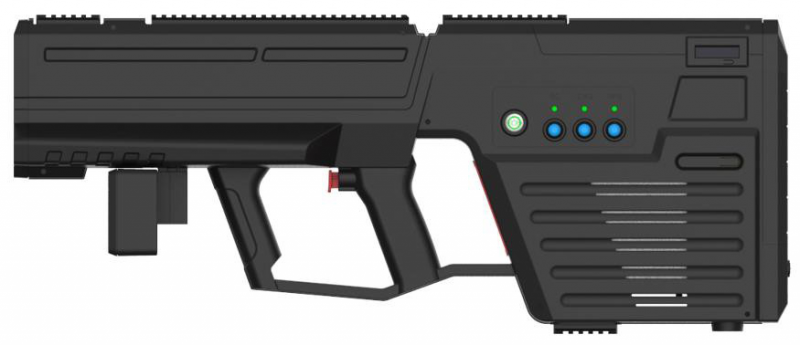

无人机干扰仪 (型号:ZLT-6000BW)

设备特点:

1、一体式设计、体积小重量轻,便于随身携带。主机重量(含瞄准镜):(5200±100)g,主机重量(不含瞄准镜):(4300±100)g,充电器重量:450g±50g。有专门枪带设计。

2、天线内置,外部无裸露天线,使用以色列专用高增益天线,在包裹状态下也可发挥同等效果。同时避免天线外露造成的天线损坏或特点环境下效果减弱(如在小雨中裸露天线会因溅水导致干扰没有效果)。

3、电池可连续工作35分钟以上,可跟换电池设计(标配两块电池)。可直接连接电源长时间时间。

4、拥有多波段电磁发射,可管制不同国家生产的多种类无人机。支持2.4G与5.8G两种模式飞机,支持两台飞机可同时返航或迫降。

5、辐射低于国家防护标准。

6、有电量及电压显示功能,可实时监控电池电量情况。


设计特点

一、 前卫的外观设计

无人机干扰仪为新型攻击防卫需求所产生的新世代防卫工具,在外观设计表现上,能够呈现一种新的未来科技的视觉感受,如同科幻电影中所会出现的未来武器的视觉冲击感。

为缩减枪体体积,设计初期以一体式步枪做设计配置参考,并配合干扰仪内部发射天线的特性,设计出独特的三菱造型枪体,塑造有别于现有枪型武器的未来科技感。

二、 符合东方人体工学的操作

枪体与枪托以及枪机与握把的设计,经过反复的模型尺寸调整,除为符合内部电子与机构功能考虑外,更重视能更符合东方人体型的活动与操作需求。

三、 利用工业设计思考引导外观与量产程序

本案所开发之无人机干扰仪,除重视外观的独特性与符合东方人体的操作性外,于设计初期即以工业设计特有的视觉导引工作程序,以视觉沟通的方始,逐步导引规格建立,产品组立方式建立,产品组装程序建置…等产品生产可靠性与稳定性的程序建立。利用工业设计的设计程序引导外观与量产思考同时进行。

四、 模块化更换特性

本干扰仪在设计上考虑产品的多样功能性与衍生性,各部件以模块化的方式设计,以利更换不同的模块部件,达到不同的功能需求。标准皮卡导轨,可后期根据需要配置瞄准镜及其他无人机专用频段干扰模块。


设备组成及原理:

手持式设备通过对无人机的上行飞控信道和卫星定位信道进行阻塞式干扰,从而使其失去飞控指令和卫星定位信息,使之无法正常飞行,根据无人机的设计不同会产生返航、降落以及坠落的管制效果。

无人机干扰枪 ZLT-6000BW

系统规格

参数

规格

单位

备注

机构参数

主机尺寸

775x164x417

mm

长 x 宽 x 高

主机重量

4.4

Kg

含电池

主机材料结构

复合强化塑料

主机

电器特性与操作参数

频率

无线控制信号 2400~2500MHz

无线控制信号 5730~5860MHz

卫星信号     1560~1627MHz

MHz

卫星信号涵盖北斗卫星 及俄罗斯卫星频段.

输出功率

无线控制信号 2400~2500MHz : 43dBm

无线控制信号 5730~5860MHz : 32dBm

卫星信号     1560~1627MHz : 45dBm

dBm

天线

高增益指向性

3 个

天线增益

无线控制信号 2400~2500MHz : 16dBi

无线控制信号 5730~5860MHz : 12dBi

卫星信号     1560~1627MHz : 9dBi

dBi

辐射功率

无线控制信号 2400~2500MHz : 995.27W

无线控制信号 5730~5860MHz : 15.85W

卫星信号 1560~1627MHz :158.87W

W

EIRP

充电电池

锂分子 25.9V/6800mAh

V/mAh

独立可抽换.

电量显示器

可选择显示电量百分比或电压数值

电量显示 20%时需充

电.

充电器

29V/2A

充电时间约 3 小时

主机外接电源接口

金属 3pin 接头

可外接高容量直流电源

主机电源开关

带电源灯号独立开关

1 个

频段开关&LED 灯

各频段独立开关及 LED 灯号显示

3 个

触发开关

无段按键式触发开关

1 个

触发时与震动马达启动

主机使用时间

可支持连续发射 35 分钟

操作温度范围

-25 ~ 55 ℃

操作湿度范围

99%

%

储存温度范围

-35 ~ 60 ℃

干扰范围

1000 ~ 1300 以上


无人机干扰仪 (型号:ZLT-6000BW)的应用领域

一是国内禁飞区域的防护,如:政治敏感区、军事管理区、核工业设施、机场、监狱、边防等区域。

二是防止信息泄漏的现场,如:重大安保活动现场、重大刑事案件现场、城管执法现场、政要随行保护、大型演出的彩排、考挖掘现场、大型群体事件现场。

三是打击利用无人机作为违法活动载体的案件,如:进行恐怖袭击、贩运走私毒品、违法物品或信息传递。

备注:

干扰返航模式:开启总电源及 2.4G & 5G 频率开关。

干扰迫降模式:开启总电源及 2.4G & 5G& GPS 频率开关


中安联合(北京)警用器材有限公司
电话:刘经理 13810392217
官网:http://www.zalhco.com
