【聚焦】慧明捷系列无人机

2018-10-08   浏览次数:289

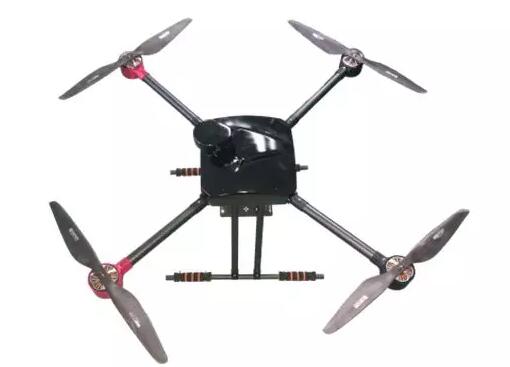

一、专业四旋翼无人机


型号:HMJ-00D4000P

设备特性

完美操控:支持一键起飞,一键返回,GPS悬停,规划航线自动飞行功能

高清图传:支持1080P/1080i高清图传并向下兼容,传输距离10--25公里,可作为中继传输

高可靠性:轻量化设计;具有超强抗风能力6级;具备低电自动返航;信号丢失自动返航;

载重/续航:最大载重8.6Kg,最大续航时间38Min;

技术参数

动力:电动

机型:4旋翼

机身重量:5.4Kg

轴径:900mm

产品翼展尺寸:1400mm

最大起飞重量:14Kg

最大载荷重量:8.6Kg

最大飞行速度:12m/S

相对飞行高度:1000m

最大工作海拔:5000m

悬停精度 :水平≤±1.5m ,  垂直≤±0.3m

最大抗风等级: 6级

视频传输距离:10~25km

最大续航时间:38Min

定位导航模块:北斗/GPS/GLONASS

工作环境温度:-30℃~+60℃

遥控方式:遥控器、地面站、移动终端

飞行模式:手动、定高、定点、自动

返航模式:失控返航、一键返航、低电量返航、失控返航

自动规划航线:支持

自主起降:支持

实时监控飞行状态:支持

支持挂载:

摄像吊舱:18--36倍变焦高清云台摄像吊舱

红外吊舱

倾斜摄影吊舱

投掷器

喊话器

人脸识别模块

车牌识别模块

二、专业六旋翼无人机


型号:HMJ-00D6000P

设备特性

完美操控:支持一键起飞,一键返回,GPS悬停,规划航线自动飞行功能,自动跟随

高清图传:支持1080P/1080i高清图传并向下兼容,传输距离10--25公里,可作为中继传输

高可靠性:轻量化设计;具有超强抗风能力7级;具备低电自动返航;信号丢失自动返航

载重/续航:同时支持三挂载,最大载重10Kg,最大续航时间75Min

技术参数

动力:电动

机型 :六旋翼

机身重量:6.02Kg

轴径:1600mm

产品翼展尺寸:2310mm

最大起飞重量:21Kg

最大载荷重量:10Kg

最大上升速度:13.6 m/S(低海拔)

最大下降速度:13.5 m/S(低海拔)

最大水平飞行速度:19.8 m/S(低海拔)

最大工作海拔:6500m

最大抗风等级:7级

最大飞行半径:10Km

视频传输距离:10~25km

最大续航时间:75Min

定位导航模块:北斗/GPS/GLONASS

悬停精度 :  水平≤±1.5m ,  垂直≤±0.5m

工作环境温度:-30℃~+60℃

遥控方式:遥控器、地面站、移动终端

飞行模式:手动、定高、定点、自动

返航模式 :失控返航、一键返航、低电量返航

自动规划航线:支持

自主起降:支持

实时监控飞行状态:支持

旋翼:27*9.5

电池容量:22000mAH*2

能量:501Wh

电压:22.2V

充电电流:20~44A

支持挂载:

摄像吊舱:18--36倍变焦高清云台摄像吊舱

红外吊舱

倾斜摄影吊舱

投掷器

喊话器

人脸识别模块

车牌识别模块

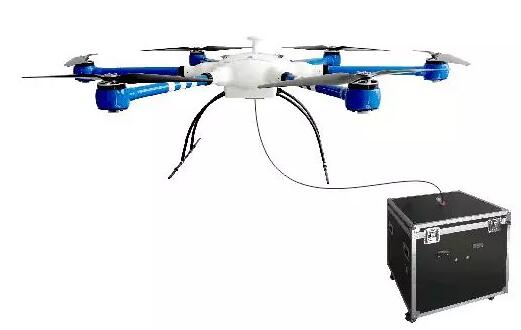

三、高压版系留无人机


型号:HMJ-00D600XLH

设备的特性

智能供电系统:采用高压方案,提高有效挂载重量2倍以上,实现大载荷、长航时

自动收放线:采用高强度极细超轻光电复合线缆,自动或手动收放线

安全数据传输:安全高吞吐量数据传输

电源方案:

设备参数:

动力:电动

机型:六旋翼

机身重量:8Kg

轴径:1600mm

产品翼展尺寸:2310mm

最大起飞重量:24Kg

最大载荷重量:10Kg

最大上升速度:  2 m/S

最大下降速度:  1.5 m/S

最大工作海拔:4500m

飞行相对高度:100~200米

连续滞空时间:有效挂载10 Kg时,4小时以上

有效挂载5 Kg时,8小时以上

有效挂载3 Kg时,24小时以上

最大抗风等级:5级

定位导航模块:北斗/GPS/GLONASS

悬停精度:水平≤±1.5m ,垂直≤±0.5m

工作环境温度:-30℃~+60℃

控制方式:遥控器

自主起降:支持

实时监控飞行状态:支持

自动收放线:支持

输出功率: 5KW

工作电压:200~400V

迫降电池:96S-5500mAh

线缆最大通过电流:15A

线缆重量:2.75Kg/100m

线缆材质

供电:2芯轻型铜合金导线

数据:抗微弯单模耐高温光纤

配电箱材质:9mm防火木板及铝合金包边框架

配电箱尺寸:1200*700*700mm(长*宽*高)

配电箱重量:50Kg

飞行器放置箱材质:9mm防火木板及铝合金包边框架

飞行器放置箱尺寸:950*750*450mm(长*宽*高)

飞行器放置箱重量:35Kg

机臂放置箱材质:9mm防火木板及铝合金包边框架

机臂放置箱尺寸:900*450*350mm(长*宽*高)

机臂放置箱重量:15Kg

支持挂载:

摄像吊舱:18--36倍变焦高清云台摄像吊舱

红外吊舱

中继

喊话器

探照灯

四、低压版系留无人机


型号:HMJ-00D600XLL

设备的特性

智能供电系统:双模冗余电源设计,纯电池与系留电源两种模式共用

自动收放线:采用高强度、超轻光电复合线缆,线缆低吸水率,适应小雨飞行,自动或手动收放线

安全数据传输:实现安全高吞吐量数据传输

设备参数:

动力:电动

机型:六旋翼

机身重量:10Kg

轴径:1600mm

产品翼展尺寸:2310mm

最大起飞重量:18Kg

最大载荷重量:5Kg

最大上升速度:2 m/S

最大下降速度:1.5 m/S

最大工作海拔:4500m

系留模式飞行相对高度:100~200米

纯电池模式飞行相对高度:1500米

系留模式连续滞空时间:有效挂载5KG时,8小时以上

有效挂载3KG时, 24小时以上

纯电池模式连续滞空时间:有效挂载5KG时,45分钟以上

有效挂载3KG时,65分钟以上

最大抗风等级:5级

定位导航模块:北斗/GPS/GLONASS

悬停精度:水平≤±1.5m ,垂直≤±0.5m

工作环境温度:-30℃~+60℃

控制方式:遥控器

自主起降:支持

实时监控飞行状态:支持

系留系统自动收放线:支持

系留系统输出功率: 2.5Kw

系留系统工作电压:200~400V

电池:6S-44000mAh

系留线缆最大通过电流:10A

系留线缆重量:2.75Kg/100m

线缆材质

供电:2芯轻型铜合金导线

数据:抗微弯单模耐高温光纤

配电箱材质:9mm防火木板及铝合金包边框架

配电箱尺寸:1200*700*700mm(长*宽*高)

配电箱重量:50Kg

飞行器放置箱材质:9mm防火木板及铝合金包边框架

飞行器放置箱尺寸:950*750*450mm(长*宽*高)

飞行器放置箱重量:35Kg

机臂放置箱材质:9mm防火木板及铝合金包边框架

机臂放置箱尺寸:900*450*350mm(长*宽*高)

机臂放置箱重量:15Kg

支持挂载:

摄像吊舱:18--36倍变焦高清云台摄像吊舱

红外吊舱

中继

喊话器

探照灯

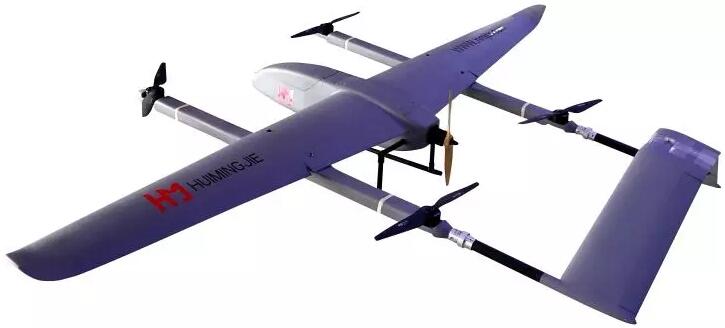

五、专业固定翼无人机


型号:HMJ-01G3000P

设备特性

完美操控:支持一键起飞,一键返回,热点盘旋,规划航线自动飞行功能

高清图传:支持1080P/1080i高清图传并向下兼容,传输距离10--25公里,可作为中继传输

高可靠性:轻量化设计;具有超强抗风能力7级;失控或低电情况下会自动切换到多旋翼模式降落

载重/续航:载重5Kg,同时支持三挂载,续航时间长达1.5~5小时

技术参数

机型:固定翼

电动:电量35000mAh

油动(定制版):汽油发动机 21CC,油箱3.5L

机身重量:12.5Kg

机长:1920mm

产品翼展尺寸:3000mm

最大起飞重量:17.5Kg

最大载荷重量:5Kg

最大上升速度:2 m/S

最大下降速度:2 m/S

最大水平飞行速度:32 m/S

最大工作海拔:4Km

最大抗风等级:7级

最小盘旋半径:50m

视频传输距离:10~25Km

最大续航时间:2H(电动) ;5H(油动)

定位导航模块:北斗/GPS/GLONASS

工作环境温度:-25℃~+55℃

遥控方式:遥控器、地面站

飞行模式:手动、增稳、自动

返航模式:一键返航、失控或低电情况下会自动切换到多旋翼模式紧急迫降

自动规划航线:支持

自主起降:支持

实时监控飞行状态:支持

支持挂载:

摄像吊舱:18--36倍变焦高清云台摄像吊舱

红外吊舱

倾斜摄影吊舱

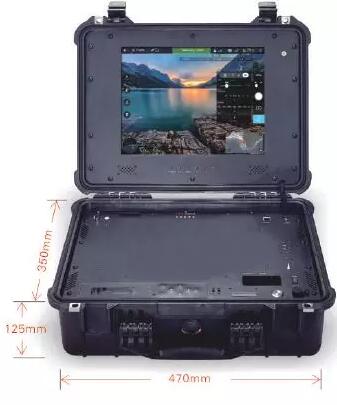

六、便携式地面站


型号:HMJ-05D6000P

设备特性

操作简单,环境搭建快速

自带4G转发功能

低延时设计(端到端延时<40ms)

设备集成在手提箱中,方便携带和搬运

分辨率:1080P、1080i、720P、576I

技术参数

工作频段: 300MHz~5.8GHz,频率可调

通道带宽:1/2/4/6/8MHz 可调

调制方式:COFDM /VSF-OFCDM

视频解码标准:MPEG2、MPEG4、H.264、H.265

图像清晰度:分辨率支持1080P、1080i、720P、576i

视频存储:支持1TB大容量存储

支持AES/ABS等加密方式

支持1 ~4路图像同时接收

支持4G全网通转发

支持CVBS/HDMI/HD-SDI等高清视频输出,

支持TCP/IP网络视频流输出

15寸高清屏、高亮阳光下可清晰显示图像

支持指点对焦

支持指点变焦

支持智能车牌追踪

支持超视距全自动飞行控制

支持多段航道预规划,

支持全自动起飞、

支持全自动巡航及降落

支持飞行状态实时监控

支持无人机监控图像显示

支持人性化交互界面

支持3D地图视角

支持实时飞行仪表盘

支持工业级控制算发

网络接口:RJ45

USB接口:1个

天线接口:N型接口4个

供电:AC220V /DC12V 5A,自带锂电池供电,续航时间不低于4小时

l功耗:25W

尺寸:470*350*125mm(L*W*H)

重量:7.5Kg

工作环境:温度,-30~70℃; 相对湿度,90%

保存环境:温度,-40~80℃; 相对湿度,90%

防护等级:IP66

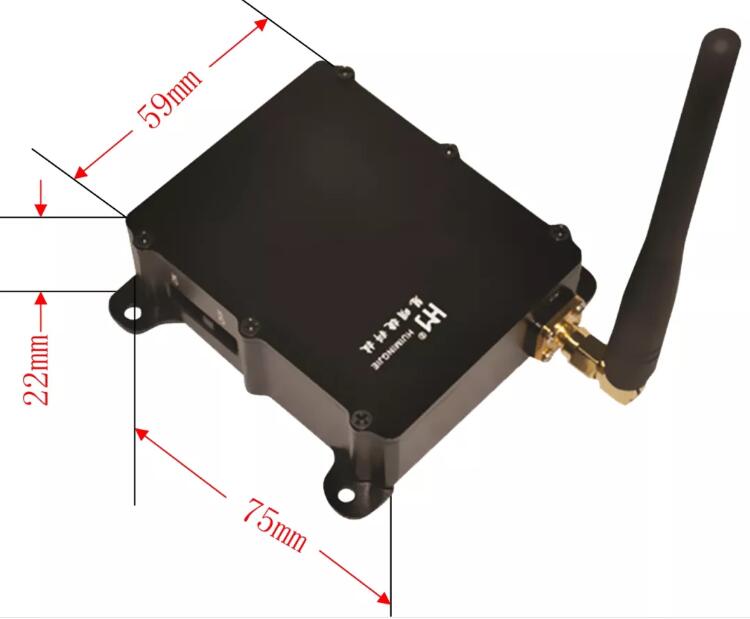

七、高清机载发射设备


型号:HMJ300B-U

设备特性

84g超轻,小型化设计

支持全高清图像1080P传输

频率、带宽、码流可调整

可实现超远距离传输

技术参数

工作频段: 300MHz~5.8GHz,频率可调

通道带宽: 1/2/4/6/8MHz可调

输出功率: 0.1~1.5W可调

调制方式: COFDM/VSF-OFCDM

码流:2Mbps~20Mbps

视频压缩标准:MPEG2、MPEG4、H.264、H.265

视频输入:HDMI

图像分辨率:1080P、1080i、720P、576i

端到端延时:40ms

误码率:≤10-6

传输距离:机载使用10~25公里

前向纠错:1/2、2/3、3/4/、5/6/、7/8可选

保护间隔: 1/4/、1/8、1/16、1/32 可选

工作电压:DC12V

工作环境:温度,-30~70℃; 相对湿度,90%

保存环境:温度,-40~80℃; 相对湿度,90%

外形尺寸: 75mm×59mm×22mm(L × W ×H)

重量:84 g

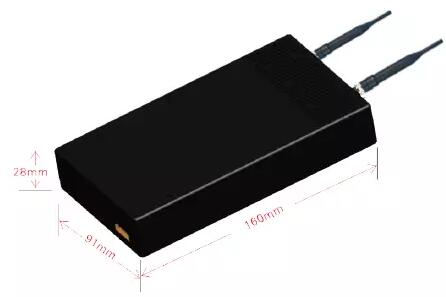

八、机载中继设备


型号:HMJ300J-JZ

设备特性

体积小、重量轻,适合机载安装

TS流无损转发

可实现空中远距离接力传输

高标清兼容,自动识别

技术参数

工作频段: 300MHz~5.8GHz ,频率可调

通道带宽:1/2/4/6/8MHz 可调

发射功率:0.1~1.5W可调

调制技术:COFDM  QPSK、16QAM、64QAM

码流:2~20Mbps

图像压缩标准:MPEG2、MPEG4、H.264、H.265

图像分辨率:1080P、1080i、720P、576i

端到端延时:≤40ms

误码率:≤10-6;

接收灵敏度:-106dBm

传输距离:10~25公里

前向纠错:1/2、2/3、3/4/、5/6/、7/8可选

保护间隔:1/4/、1/8、1/16、1/32可选

供电: DC 12V

功耗:10W

尺寸: 160*91*28mm(L×W×H)

重量:250g

工作环境:温度,-30~70℃; 相对湿度,90%

保存环境:温度,-40~80℃; 相对湿度,90%

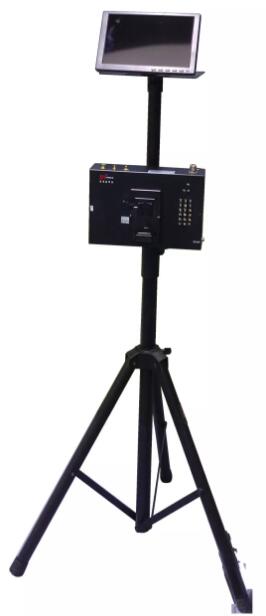

九、便携式无人机接收设备


型号:HMJ300-Z1-G/R1

设备特性

布控式安装,方便携带

1080P高清显示,图像清晰流畅

带宽、频率等参数可在设备面板上进行设定

工作时间长,可随时更换电池,与普通单兵电池通用

技术参数

工作频段: 300MHz~5.8GHz; 定制

通道带宽:1/2/4/6/8MHz 可调

视频输出: CVBS/HDMI

音频输出:左右声道

图像分辨率:1080P、1080i、720P、576i

视频压缩:MPEG2、MPEG4、H.264、H.265

接收灵敏度:-106dBm

供电: 电源适配器:输入AC100-240V 50-60HZ  输出12V2A;电池连续供电不低于4小时

尺寸 : 260mm×160mm×40mm(L×W×H)

重量: 3Kg

配件:三脚架、10寸高亮显示屏

工作环境:温度,-30~70℃;  相对湿度,90%

保存环境:温度,-40~80℃;  相对湿度,90%

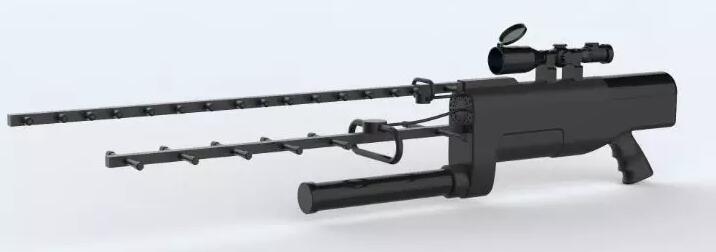

十、无人机管制枪


型号:HMJ300C-FQ

设备特性

一体化设计,集主机、拦截系统电源于一体

干扰能力强,输出功率低

有效管制距离远,可达1000米(覆盖整个低空开放区域)

管制模式可选,原地着陆或者返回起飞点自由选择

操作简单,支持一键开关机

技术参数

管制无人机类型:国际通用全制式无人机

管制模式:原地着陆或者返回起飞点

管制频段:2.4GHz、5.8 GHz(遥控信号); 1.5 GHz (GPS、北斗、格罗纳斯等卫星导航频段)

干扰距离: 1500-2000米(遥控信号);    800-1000米(卫星导航)

干扰信号源: 数字信号

发射功率:0.1~10W可调

操作模式:可单手或双手射击

供电:内置锂电池供电,续航时间60分钟

重量:2.5Kg

工作环境:温度,-30~70℃; 相对湿度,90%

保存环境:温度,-40~80℃; 相对湿度,90%

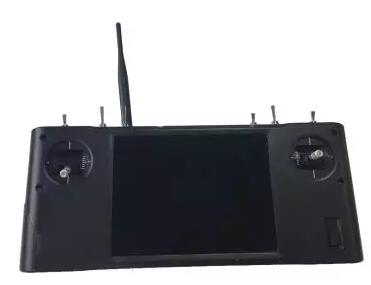

十一、无人机智能遥控器


型号:HMJ-00D600RE

设备特性

一体化设计,集数传遥控于一体

一机多控,可同时控制无人机及挂载(云台摄像机、投掷器等)

控制距离远,可达1000米(覆盖整个低空开放区域)

操作简单,符合人体工程学设计

技术参数

频段:2.4GHz、5.8 GHz、900MHz

屏幕:10英寸、支持多点触控

操作系统:Windows 10

通道数量:14个

飞行控制:支持

云台控制:支持

图像显示:支持

无人机姿态信息显示:支持

一键起飞:支持

一键返航:支持

航道规划:支持

可控制挂载:云台摄像机、投掷器、喊话器、气体探测仪等

接口: HDMI*1、USB*1

供电:DC8V/2,内置锂电池供电,续航时间4小时,连续工作时间2小时

材质:ABS工程塑料

尺寸:400mm*150mm*22.55mm(L*W*H)

重量:2.5Kg

工作环境:温度,-30~70℃; 相对湿度,90%

保存环境:温度,-40~80℃; 相对湿度,90%

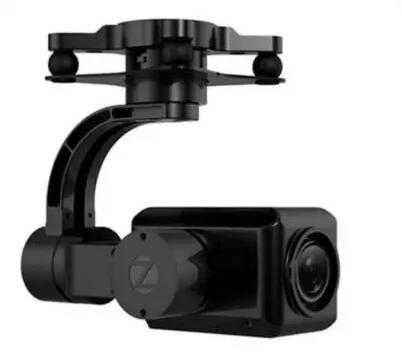

十二、30倍光学变焦云台


型号:HMJ-CAM30P

设备特性

集成度高,外观轻巧,支持俯仰控制、指向控制,支持指向跟随、指向锁定模式

支持低照度环境下的清晰成像

支持视频输出,支持机载端的高清视频、照片存储

支持地面遥控执行拍照、摄像任务

支持单独供电,支持通过 S-BUS  对三轴光学吊舱的控制

技术参数

成像器件:  1/2.8″ 逐行扫描CMOS

有效像素:  1920 x 1080

最低照度:  彩色:0.1Lux 黑白:0.001Lux

快门速度:  1/100000s – 1s

变倍 :30倍光学

焦距 :f4.7–94 mm

光圈:          F1.6 – F3.6(广角 - 望远)

视频压缩:  H.264 Main Profile,Motion JPEG

分辨率:1080P/720P/D1

帧率 :25/30/60 fps

云台控制精度:   ±0.02°

可控角度:  俯仰+45°、-135° 航向±170°滚转±54°

工作电压:12.5-22.4

功耗:          <4W

工作温度: -10 ℃~+60℃

湿度:10%~70% RH

外形尺寸:长160* 100* 155mm

重量 :560g

十三、热成像红外吊舱


型号:HMJ-IR-640

设备特性

集成度高,外观轻巧,支持俯仰控制、指向控制,支持指向跟随、指向锁定模式

支持视频输出,支持机载端的两种视频存储方式(原始数据存储、标清视频存储)

支持地面遥控执行拍照、摄像任务

支持单独供电,支持通过 S-BUS  对三轴光学吊舱的控制

技术参数

像数:640×480

像元间距:  17μm

波长范围:8~14μm

热灵敏度(NETD)          :≤60mk@30℃

焦距 :19mm

图像输出时间:   ≦3S

帧 频:50Hz

模拟视频输出:   CVBS 50Hz(PAL)/ 60Hz(NTSC)

数字视频输出:   伪彩数据8Bit BT656、原始数据16Bit

控制精度:  ±0.02°

可控角度   :俯仰+60°、-160° 航向±160°滚转±47°

工作电压:  12.5-22.4(3-6s LiPo)

功耗 :<2W

吊舱尺寸:  110x 73 x 96mm(L x W x H)(含镜头,固定底座)

重量 :360g

工作温度:-40℃~+60℃

湿度 :≦75%(非冷凝)

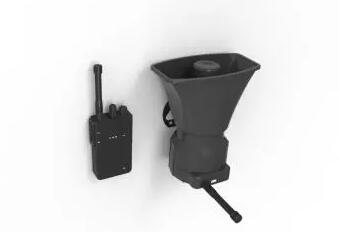

十四、喊话器


型号:HMJ-00HFQ01

设备的特性

一体化设计,结构简单,安装方便

内磁喇叭,有效避免干扰飞机地磁

采用数字语音算法,声音清晰度高,消除模拟语音的杂音现象

支持实时喊话和SD存储卡语音播报,随时灵活切换

喊话音质清晰宏亮,警调低音浑厚,穿透力强

喇叭体积小,重量轻,在飞机上的飞行空气阻力小

技术参数

发射频率范围    :410~470 MHz

4FSK数字调制方式:   12.5KHz数据和语音7K60FXW

接收灵敏度:       -117 dBm

额定音频失真:≤3%

防啸叫距离:≥ 20米

功率放大器功率:100W/6Ω

频率响应:  20Hz-20KHz

声音强度:125dB(距离1米); 80dB(距离100米)

有效传声距离:1000米

接收电流   :100 mA

电源接口   :XT60(可更改)

输入电压   :9~28 V

重量:          500g

喇叭口大小:(方形)          16cm * 8cm

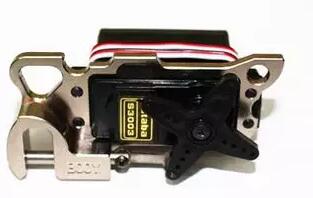

十五、投掷器


型号:HMJ-00TZQ01

设备的特性

支持多轴无人机,支持直升机, 固定翼飞机

可通过控制抛物开关来控制

支持投放物品(救生圈,绳子等)

承载力大

技术参数

材质:7075航空铝制作,超强度高

承重:挂载20KG

控制方式:  舵机信号控制开与关

重量:          60g

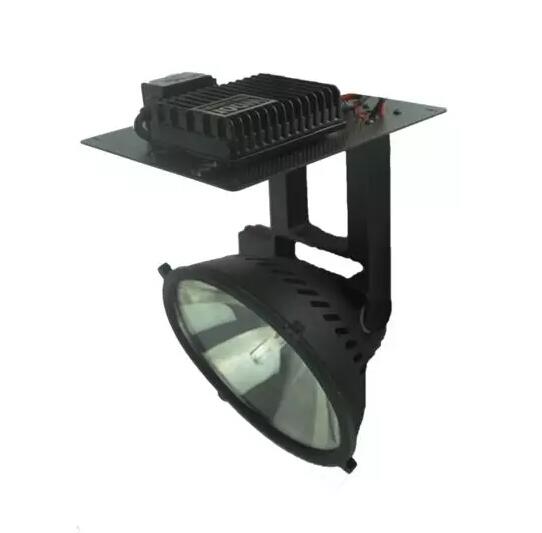

十六、探照灯



型号:HMJ-00TZD01

设备的特性

一体化结构设计,符合快速拆装需求

超亮的照明灯光强度,超远的照射距离

铝合金整体全方位散热,保证灯组使用寿命

技术参数

灯光颜色:        白光/黄光

灯头材质:        铝合金

电压:       12V

灯头直径:        12厘米

照射距离   :约1500米

重量 :260克

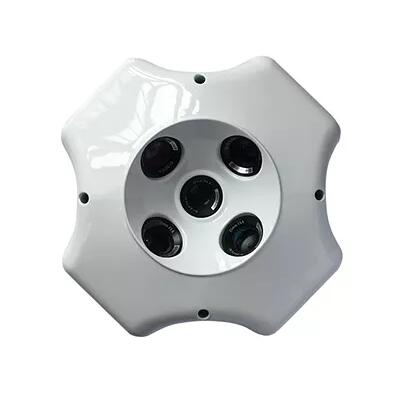

十七、倾斜摄影相机


型号:HMJ-QXSY01

设备的特性

实现了多台测量级相机的统一控制、统一存储和统一供电,

一键式拷出全部相机影像,相机间空间关系严格准确,

多重防水抗摔保护,抗强电磁干扰,

流线型密封式整流罩设计,可以在恶劣作业环境下正常工作

技术参数

传感器数量:CMOS 5个

开关机状态:5个CMOS同时开关机

相机充电:  5个相机统一供电

照片读取   :一个USB接口统一读取5个相机数据,无需插拔SD卡

供电 :无人机供电

实时图传   :支持

有效像素   :2430万,总像素>1.2亿

传感器尺寸:       全画幅(23.5mm x15.6mm)

倾斜角度:  45度

存储容量   :320G(可升级至640GB)

曝光:          飞控触发曝光,曝光时间≥1S

镜头焦距:  35mm x 4侧视,25mm下视定焦测绘镜头

工作温度:  -10℃~50℃

工作湿度:  95%

防护等级:  IP64

尺寸:230mm * 230mm * 115mm

重量:1500g
