【独具匠心 用心智造】你想要了解的柜式七氟丙烷内容这里都有

2020-07-17   浏览次数:1922

系统介绍

柜式七氟丙烷灭火装置也称为无管网灭火系统、预制灭火系统,由灭火剂储瓶、容器阀、电磁型驱动装置、金属软管、信号反馈装置、喷嘴、柜体等组成。该装置可以与消防控制中心相连接,由火灾报警灭火控制器驱动实施自动灭火。在20℃时的贮存压力为2.5MPa,最大工作压力为4.2MPa。





灭火原理

通过七氟丙烷灭火剂受热分解出活性游离基,去消耗掉维持燃烧所必须的活性基,中断燃烧链而达到灭火的目的。


灭火剂充装方法

按GB25972-2010《气体灭火系统及部件》的要求,采用焊接结构贮存容器的内贮压式七氟丙烷灭火系统(2.5MPa)时最大充装密度为1120kg/m3。


产品类型

灭火剂瓶组:由贮存容器、容器阀、虹吸管、电磁型驱动装置、误喷射防护装置组成。


01柜式七氟丙烷灭火装置-单瓶组

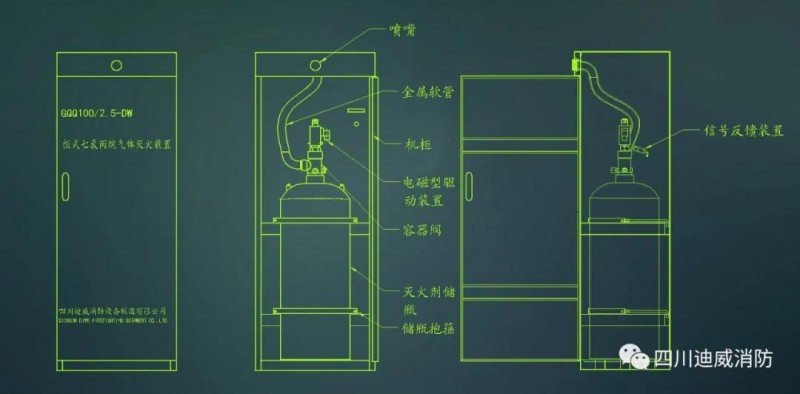

单瓶组结构示意图(适用于各型装置)

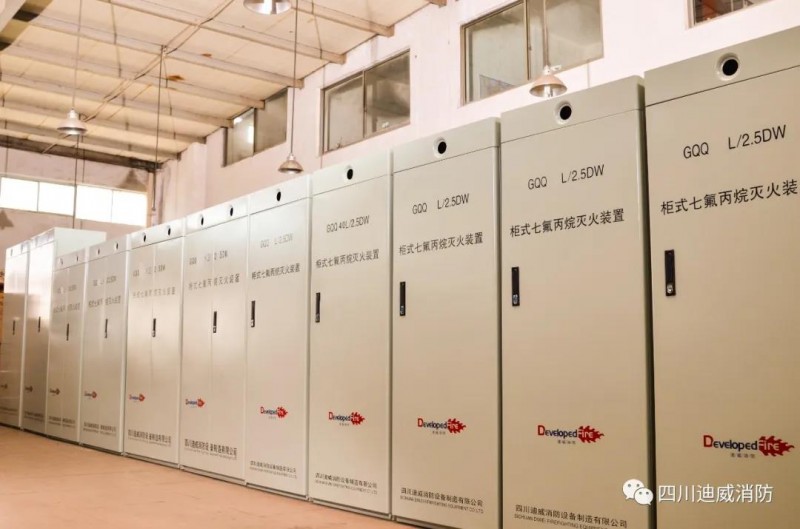

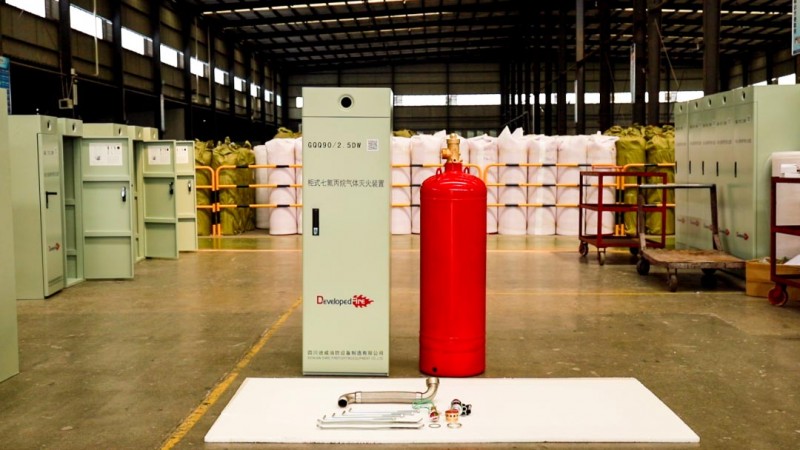

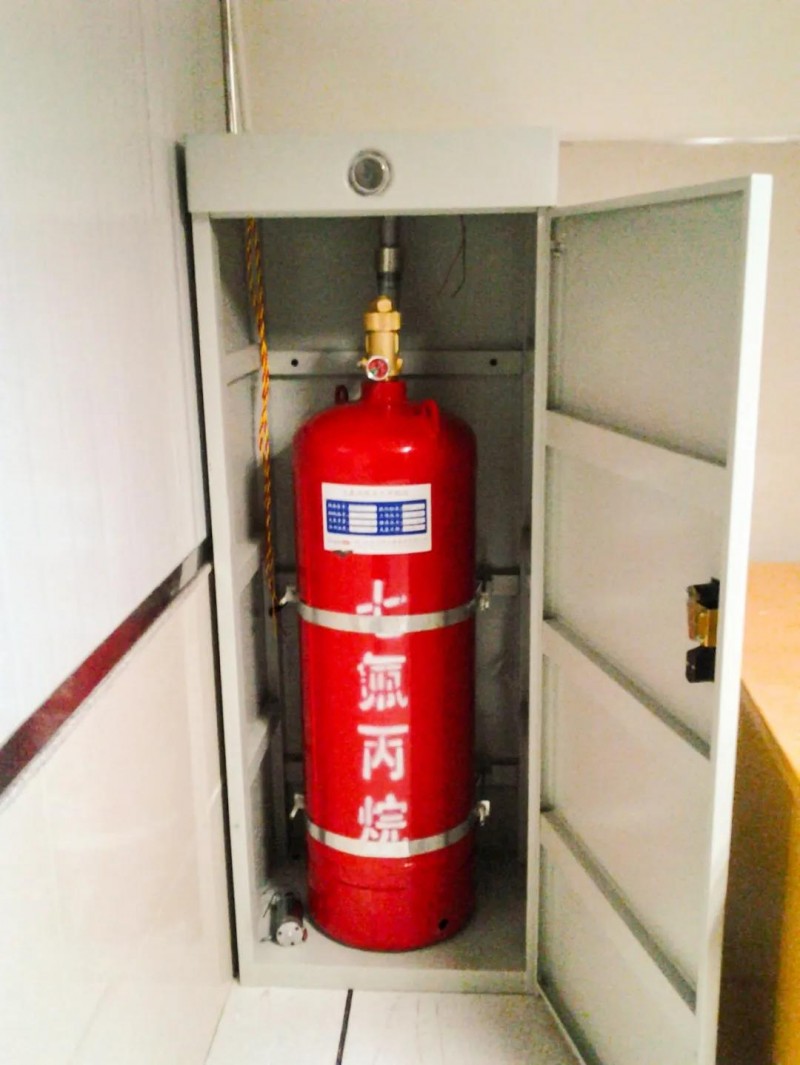

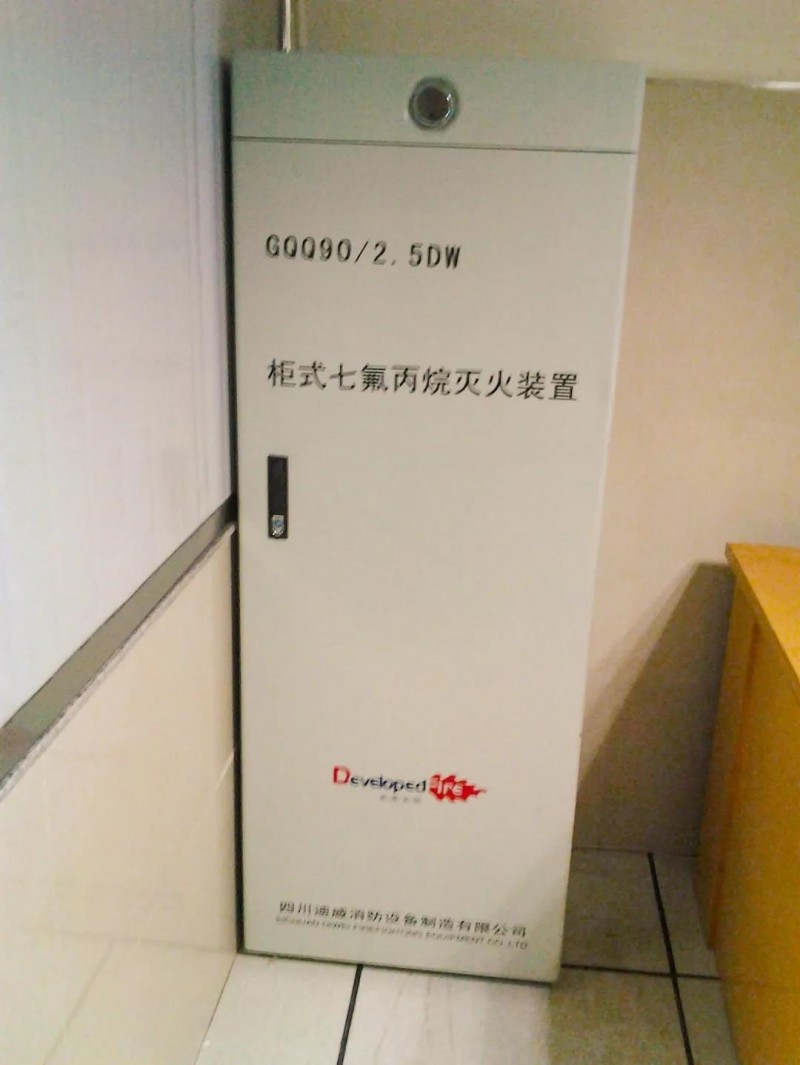

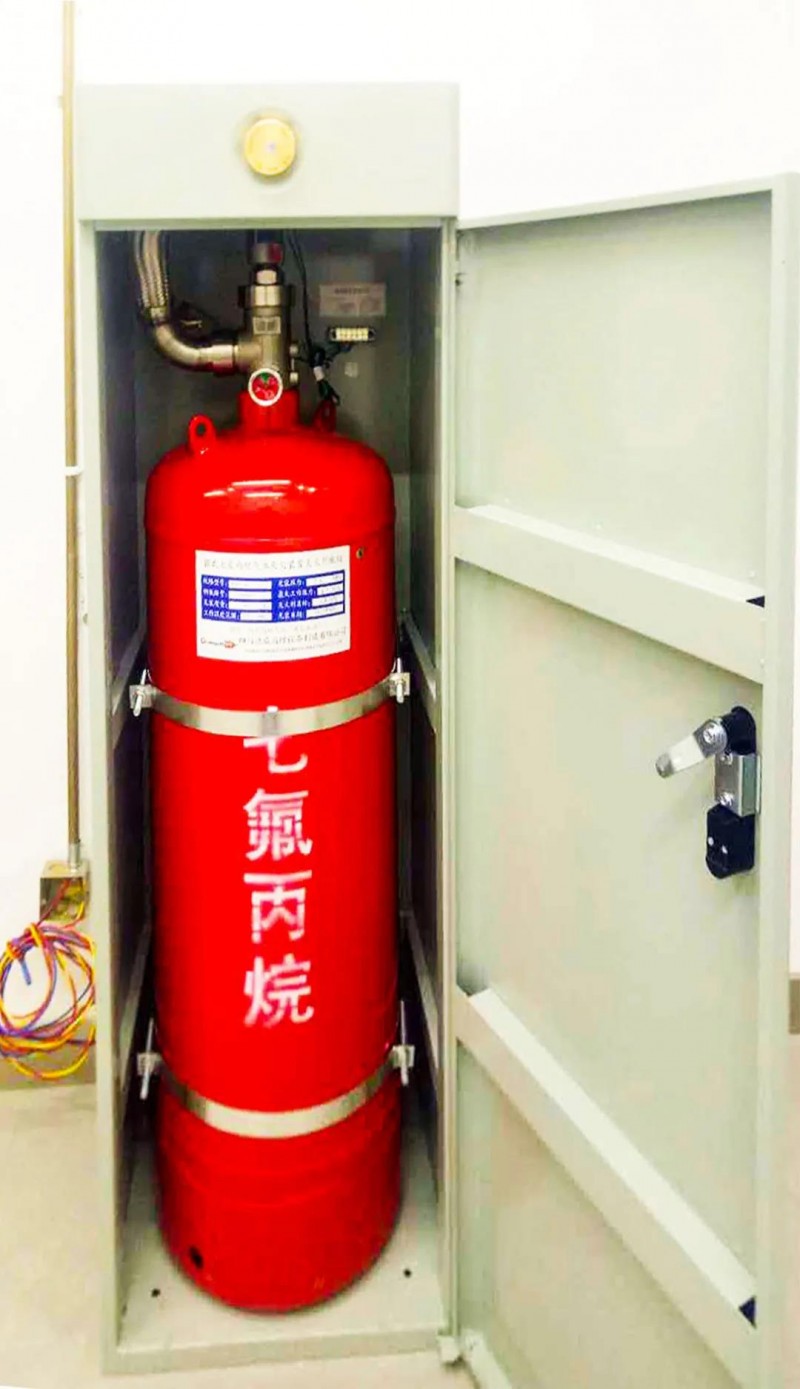

实图展示




柜式七氟丙烷灭火装置-单瓶组 安装视频



02柜式七氟丙烷灭火装置-双瓶组

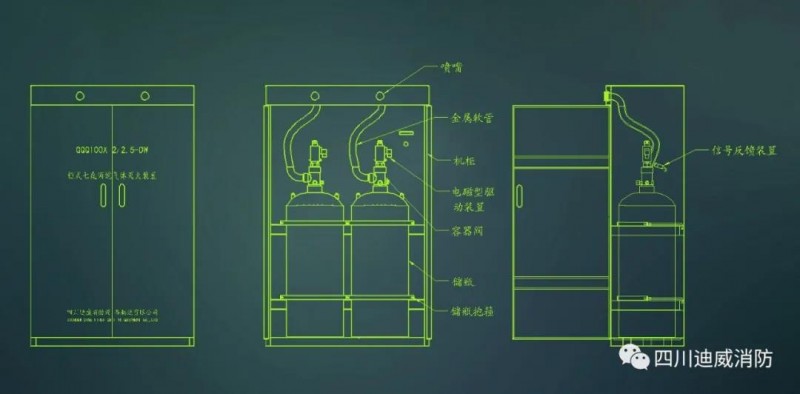

双瓶组结构示意图(适用于各型装置)

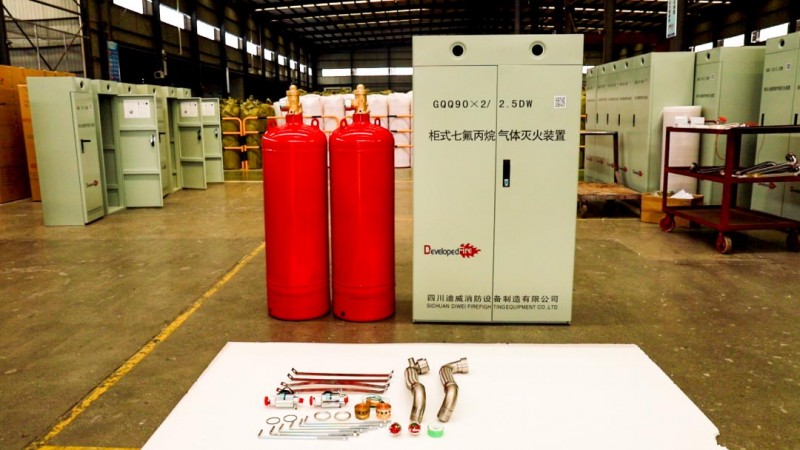

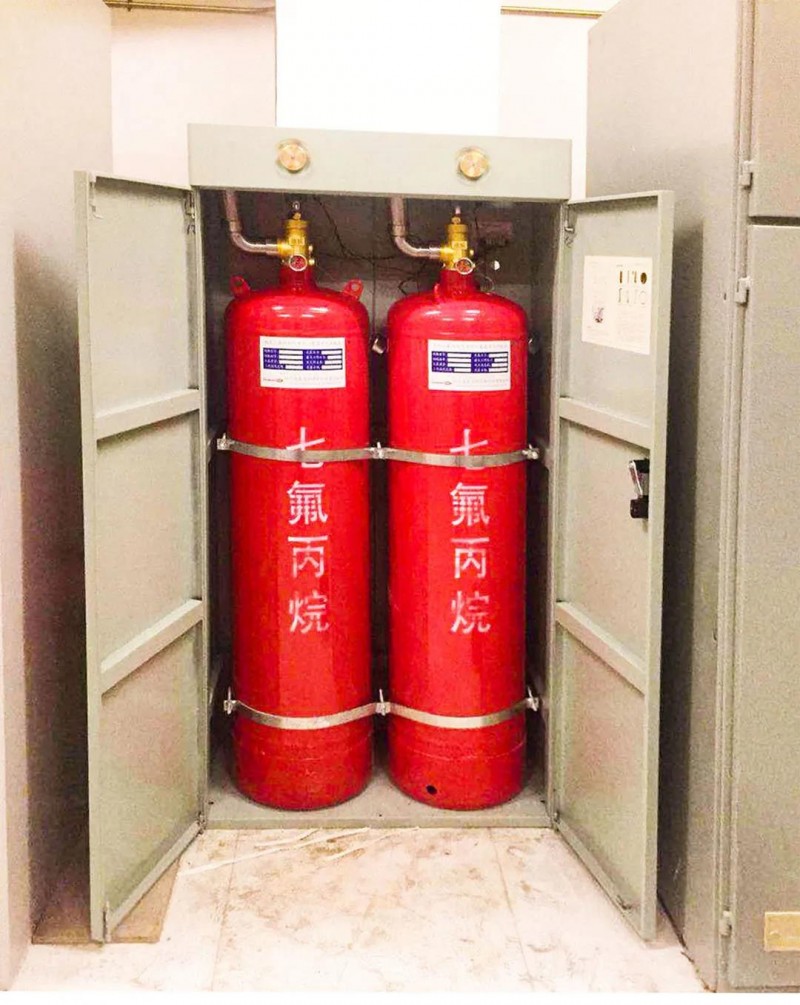

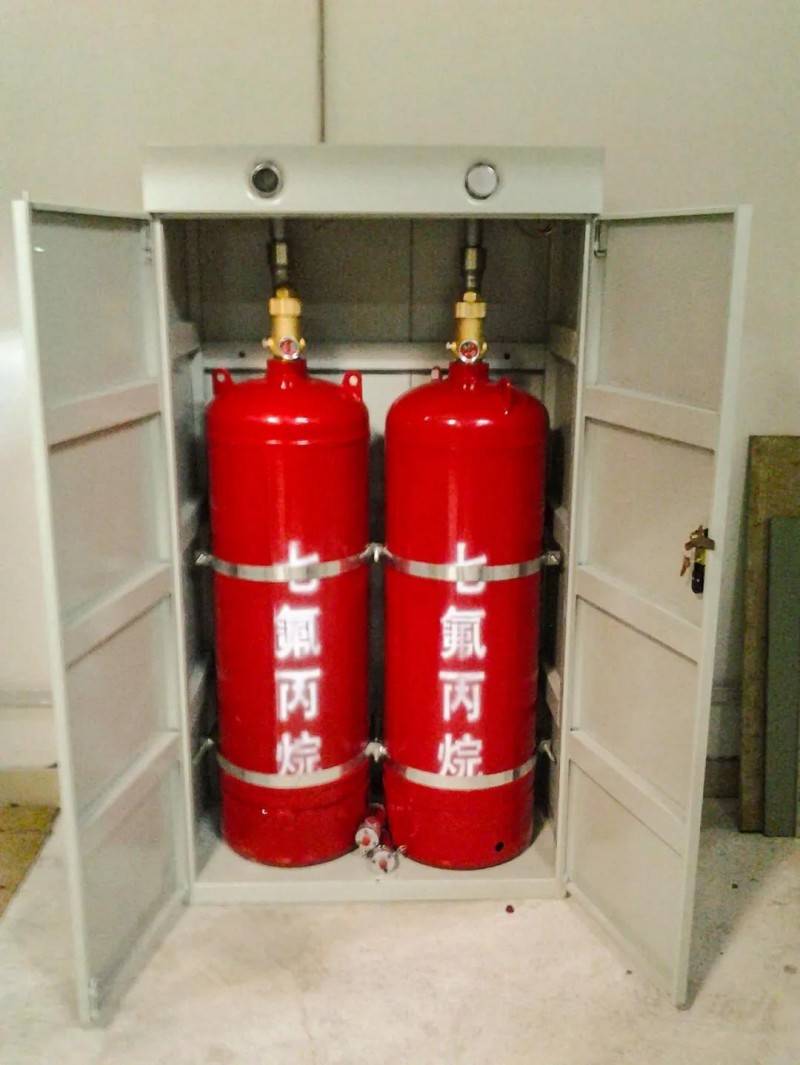

实图展示





柜式七氟丙烷灭火装置-双瓶组 安装视频




产品优势

灭火速度快、效率高、主动性强

当火灾发生时,在灭火控制器的驱动下,灭火装置直接向保护区喷射灭火剂,七氟丙烷洁净气体自动灭火系统通常在10S内能完全扑灭火灾,七氟丙烷洁净气体灭火剂相对被保护区的设计灭火浓度低,仅为7%~10%。


安全环保   无污染无损害

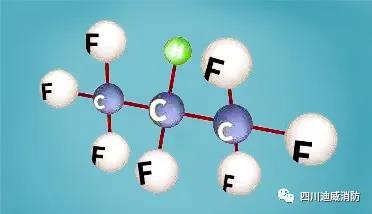

七氟丙烷洁净气体是国际公认的对人体无害的灭火剂,七氟丙烷气体灭火药剂,化学分子式为CF3CHFCF3,学名又称HFC-227ea,对臭氧层的耗损潜能值(ODP)为0;具有不导电、挥发性强等特点,在使用过程中现场无残留物,是一种洁净,安全,快速的灭火药剂。





占地面积小、外形美观

柜式七氟丙烷气体灭火装置无需设置专用的设备间,整套灭火设备可像空调一样摆放在保护区。


质量轻  便于安装维护

该装置独立成套、可任意移动位置,安装灵活方便,无需安装灭火剂输送管道





多启动方式  操作简单

具有自动控制、手动控制多种启动方式,确保在任何情况下均能可靠灭火;


自动控制

正常状态下, 火灾报警控制器的控制方式选择在“自动”位置,灭火系统处于自动控制状态。当保护区发生火情,火灾探测器发出火警信号,火灾报警控制器即发出声、光报警信号,同时发出联动命令,关闭空调,风机、防火卷帘等通风设备,经过30秒延时(此时防护区内人员必须迅速撤离),输出DC24V/1.5A灭火信号驱动容器阀电磁启动器,打开灭火剂贮瓶上的容器阀,释放七氟丙烷实施灭火。


手动控制

在防护区有人工作或值班时,火灾报警控制器的控制方式选择“手动”位置,灭火系统处于手动控制状态。若某保护区发生火情,按下火灾报警控制器上的“启动”按钮,即可按“自动”程序启动灭火装置,实施灭火。也可在确认人员已经全部撤离的情况下,按下该区门口设置的“紧急启动”按钮,即可延时30秒,释放七氟丙烷实施灭火。


当发生火灾报警,在延时时间内发现不需要启动灭火系统进行灭火的情况下,可按下火灾报警控制器或防护区门外的“紧急停止”按钮,即可终止灭火程序。

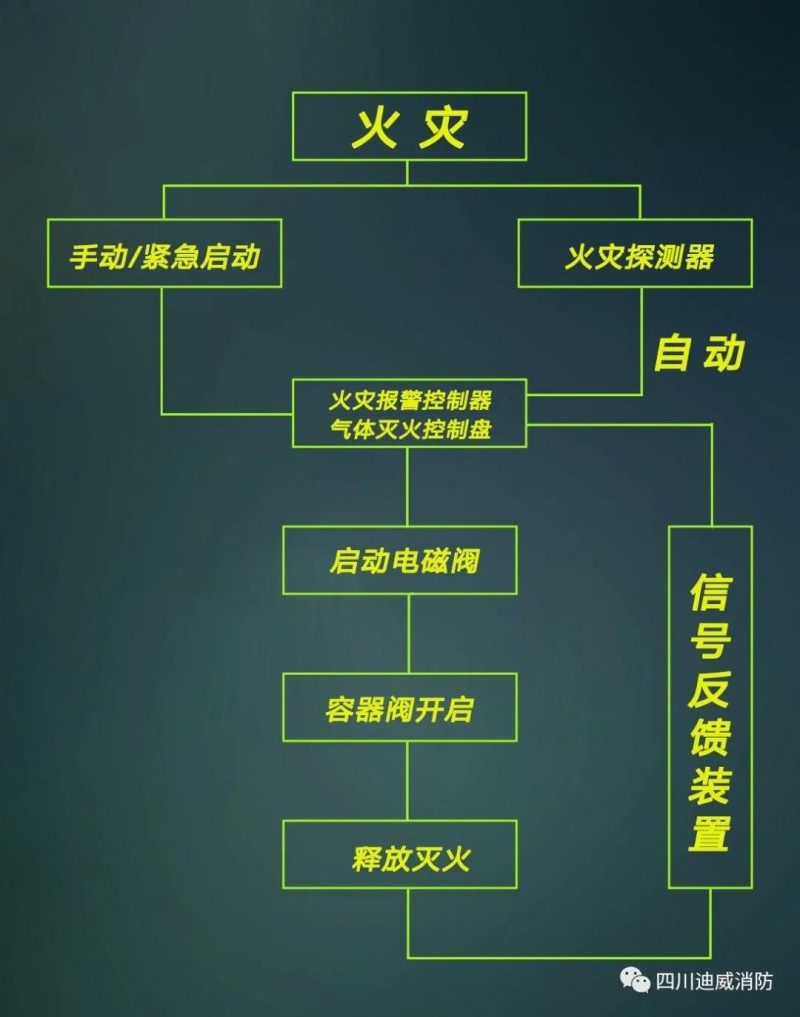

灭火工作图




应用范围

1:适用于下列灭火场所:

电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重工业设备、博物馆和艺术馆、图书馆、档案馆、贵重物品库、应急电力设施、易燃液体存储区、洁净厂房等重点场所的消防保护。

2:适用于下列火灾类型:

A类火灾,固体表面火灾;

B类火灾,液体火灾;

C类火灾,灭火前能切断气源的气体火灾;

E类火灾,电气火灾;

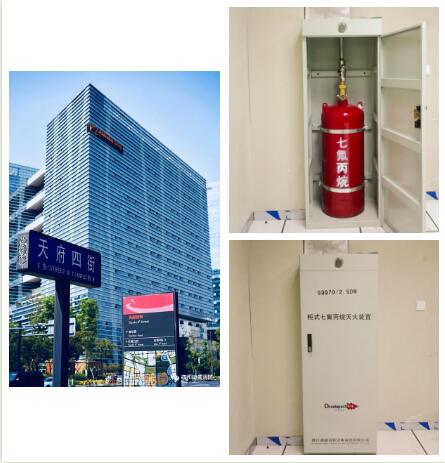

案例展示

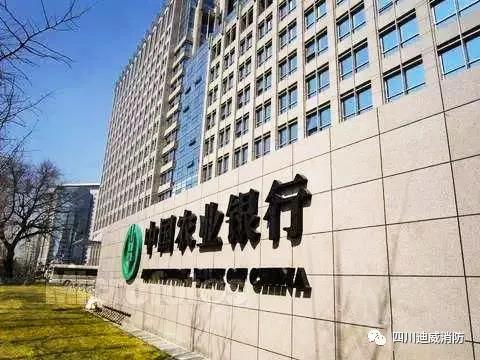

中国农业银行西南三农客服数据中心

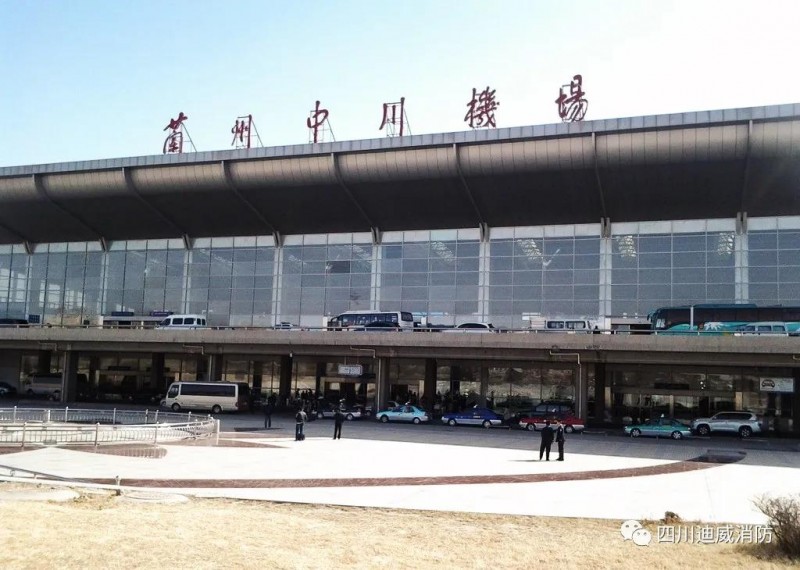

兰州中川机场




阿里巴巴西部基地

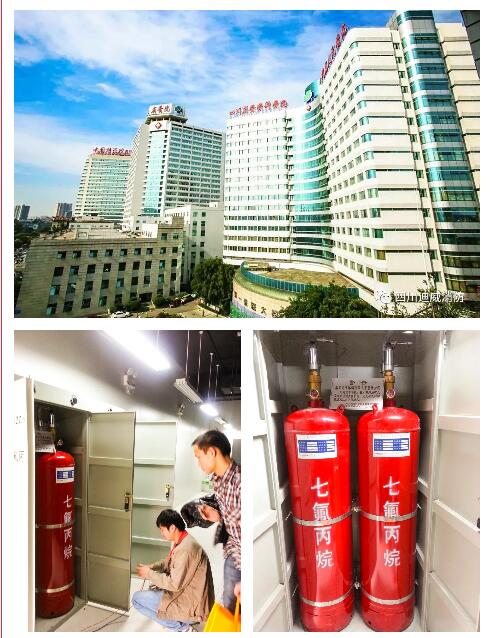

四川省人民医院

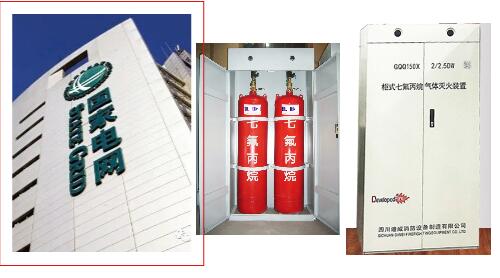

国家电网
