x射线检查仪,可连接排爆机器人,实现远程探测,安检执法的首选利器

2020-07-25   浏览次数:586




(产品演示实录)



在当前的安检排爆工作中,便携式x光机已经成为探测可疑物情况的主要手段,但目前的便携式x光机仍存在一些不足。如探测面积不足、可疑物位置难以摆放x光机、探测器分辨率低等等。

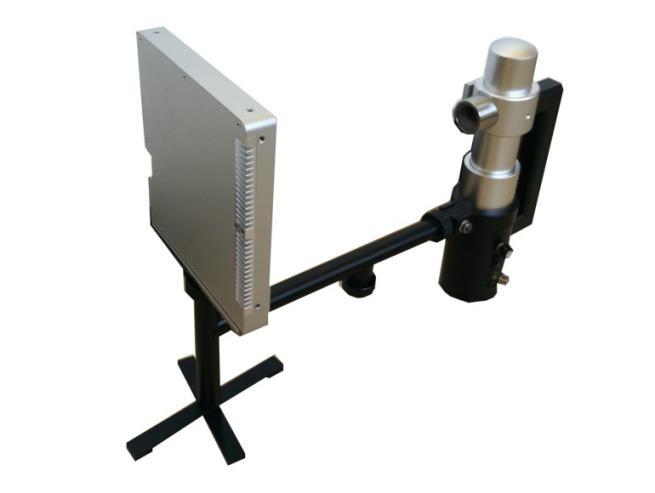

北京龙骞鸿讯科技有限责任公司自主研发的多功能动态平板x射线检查仪PS-FLATX解决了这些问题。在结构方面,采用U形臂和连杆结构,配合小型平板探测器,可实时采集,通过移动设备本身就可以检测大件物体、悬空物体,观看物体内部3维结构;可连接排爆臂、排爆机器人,实现远程探测、全方位探测;小型平板探测器分辨率高、重量极轻,综合性价比高。




产品特点和应用

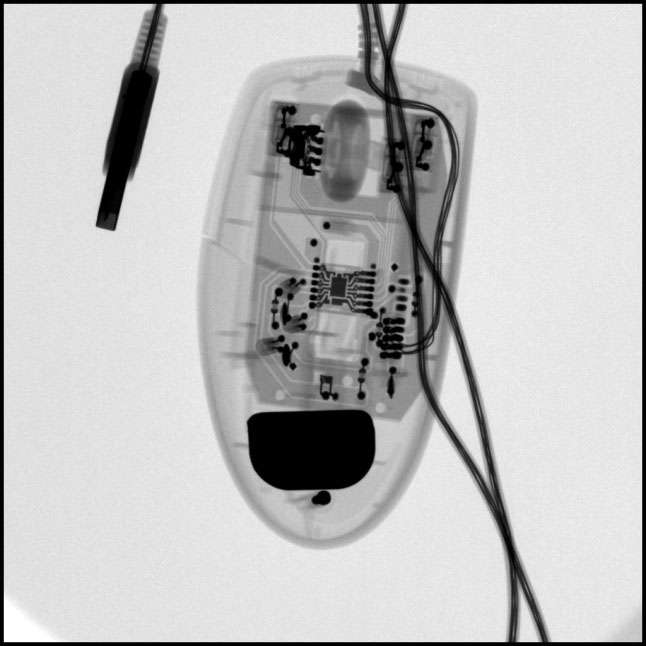

1、在拥有0.15mm的高清射线检测分辨率前提下,更拥有动态采集功能,可以以30帧/秒的速度拍摄物体内部结构影像视频,可通过变换角度即时看到物体内部的3维立体结构,并加以储存和回放,也可以移动设备连续采集图像检测大物体。

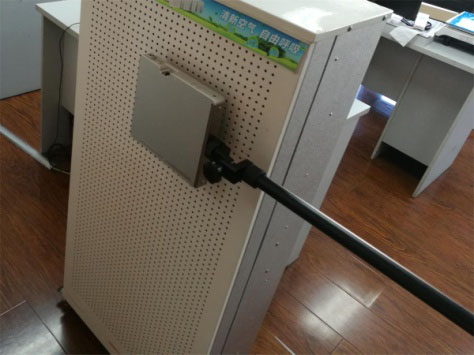

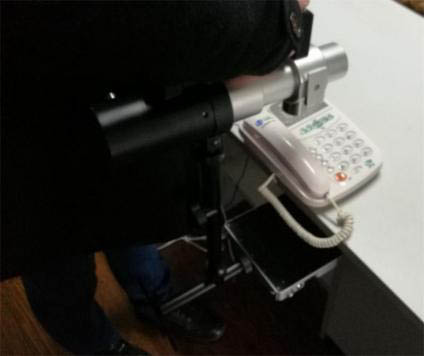

2、设备采用轻量化设计,手持时工作重量低于6kg,并且采用多功能连杆组装成多种检测模式。这种独有设计配合动态平板探测器,形成了这款产品的独有功能,方便检测悬空、靠墙、桌椅家具、车门、车座、轮胎等传统便携式x射线检查仪难以检测的位置,甚至可配合机器人远程遥控检测。


以检测难度较大的车辆为例。车门、后备箱、车座、轮胎等位置都容易改装夹层填充违禁品。因为位置悬空或摆放位置狭小,普通x光机难以摆放检查,即使勉强固定,检查效率也极为低下,其它设备更是无从下手。而多功能动态高清x射线检查仪可以方便的进行检查。因为探测板较小,安装伸缩连接杆后,可以伸进各个角落,然后使用手持x光机照射后,就可以方便的进行各个位置的检测了。而由于拥有动态检测功能,不但手持设备时的抖动不影响成像,更是可以通过不断移动探测器成像,迅速检查所有怀疑角落。在图像上出现可疑位置时,直接摆动探测器,就可变换成像角度进行重点检查,从而获得可疑区域的三维立体视频,彻底排查可疑区域,极大地提高检查效率。





3、产品主要性能参数均达到便携式x光机类产品领先水平:图像分辨率0.15mm,图像灰度级16位,控制方式有线无线可选,锂电池供电。


4、可搭配机器人远程操作使用,全程遥控排爆,大幅减低排爆人员危险。


5、针对手持操作采用了严格的辐射屏蔽措施,辐射剂量远低于国家标准。为手持操作安全,设备采用低能量80kv、0.5mA射线机,同时射线机屏蔽全面,有限束装置,发射角小,发射射线时x光机发光口后侧最高辐射强度仅与坐飞机时高空中的辐射强度相当。


产品参数


1、设备整体参数:

1)设备配有专用全中文软件,能够实时、方便、精确的看清物证内部构造及包裹内部物证的种类、形态、大小及分布情况。

2)该系统既可以多图拍摄成像,也可以动态、实时观测被检物品内所有情况。

3)视频成像速度最高可达30帧/s,任意晃动也不存在拖影现象。

4)可拍摄透视视频,视频可存储、回放。

5)软件图像工具:亮度对比度调整,有线、无线视频帧数调节,拼图功能。

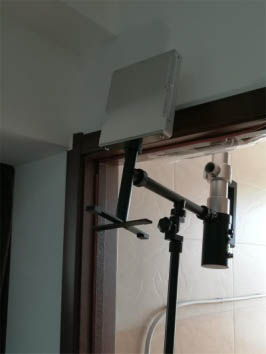

6)配有多功能连杆,可使用多种组合方式检测

7)手持工作重量6Kg。


2、 图像采集系统

1)采用数字动态平板技术。

2)成像面积:157mm×157mm。

3)接收屏厚度:26mm。

4)像素大小0.15mm。

5)16比特超高图像动态范围(65,536灰阶度)

6)内置高性能锂电池,适应各种环境下的使用。工作时间超过2小时。


3、x光源

1)管电压:40-80kV, 可以实时任意调节。

2)穿透力:14mm钢

3)重量:3kg

4)内置高性能锂电池,适应各种环境下的使用。工作时间超过2小时。


4、该系统可全无线连接也可以有线连接。


5、拥有大于4种采集组合成像方式。


6、坚固的携带箱,抗震防潮防腐蚀,全套设备可放入一个携带箱内。

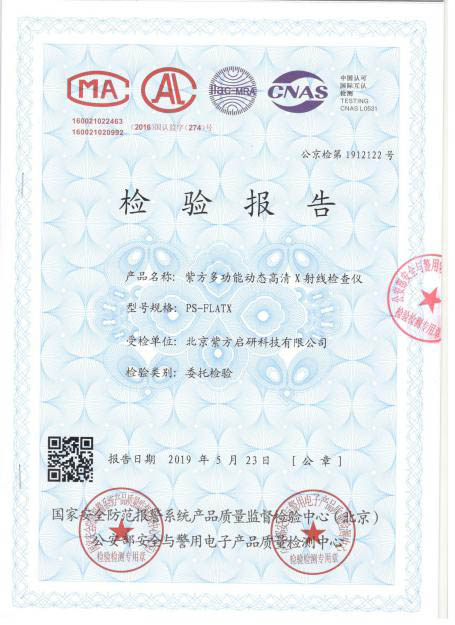

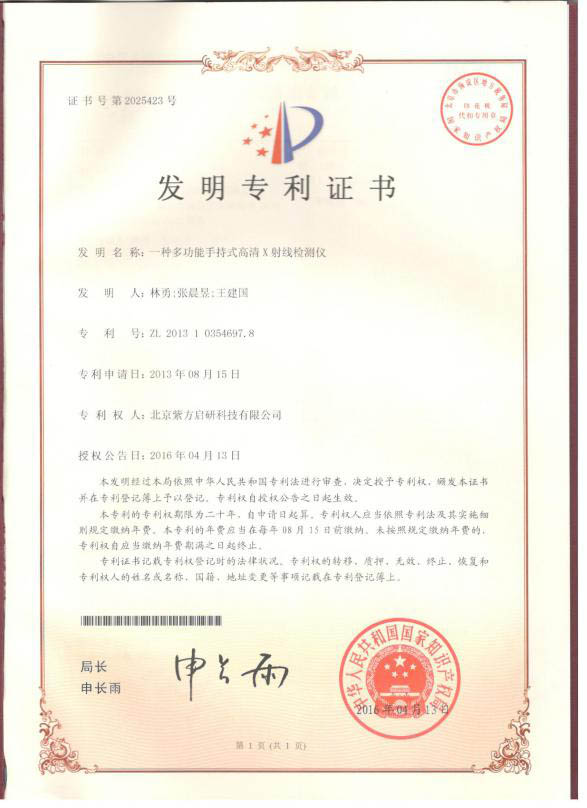

技术认证






北京龙骞鸿讯科技有限责任公司

联系人 :魏欣  13311055232
