技术背景
近年来,随着我国经济建设逐渐加快,越来越多的大空间建筑林立而起,成为各城市靓丽的风景线,而在繁华的背后,也隐藏着很多隐患,其中火灾隐患对人们的生命健康和财产安全伤害最大。高层建筑层数多,空间大,竖向管井密布,人员密集,所承担的火灾负荷也很大,大空间起火后非常容易形成大面积充烟和立体燃烧,给火灾防控和灭火救援工作带来严峻挑战。
2018年8月25日,黑龙江省哈尔滨市松北区某公司发生重大火灾事故,经过有关部门的快速救援,火势已被扑灭。此次事故造成20人死亡,23人受伤,事故原因系风机盘管机组电气线路短路,形成高温电弧,引燃周围塑料绿植装饰材料并蔓延成灾。
当前的消防车以及消防水枪的喷射距离有限,大面积空间发生火灾后,依靠消防水枪的喷水射程已经不足以灭火,特别是在大城市的救援工作中,消防员负重爬楼再去开展救援,既耗费体力,救援效果又不理想。当前,防爆消防灭火侦察机器人作为救援工具,代替消防人员来进行大空间灭火,工作效率更高。
现有技术
就目前来看,现有的部分防爆消防灭火侦察机器人的研发技术还有待提升,在音视频侦察、有毒有害气体侦察、环境侦察等功能上还有欠缺。机器人在进入复杂的火灾现场后,遥控能力会变弱,随之而来,传送过来的音视频画质也不清晰,特别是在高温环境下,摄像头会出现模糊等情况。在遇到毒气泄漏爆炸、大范围的严重火灾时,地面会有很多障碍物,机器人爬坡能力会受到制约,喷射水枪无法准确瞄准发火源,救火效率会降低。
另外,消防机器人多是辅助消防员工作,无法完全替代人工,当面临的火灾环境非常复杂时,如高层大面积火灾,由于高层建筑层数多,以当前的技术水平,很难让机器人自主做出最正确的职能,且机器人所使用的电池能量密度较低,在高温情况下甚至会出现爆炸等不安全因素,因此,机器人在电池技术和智能控制方面存在提升空间。
在拓展性能上,一些机器人存在不足。如果在易燃、易爆、有毒、缺氧、浓烟等危险环境下工作,很难单独依靠机器人自身的力量救援,也不能搭载消防水炮、有毒有害气体探测器、温湿度变送器、摄像机、拾音器等装置。这对消防员的人身安全和数据信息采集造成不利影响。
上述不足是防爆消防灭火侦察机器人目前亟需解决的问题。北京凌天依托多年的技术积累及研发制造优势,不断加大新产品、新技术的开发推广力度,通过产品的升级换代来满足应急救援的多样化需求。

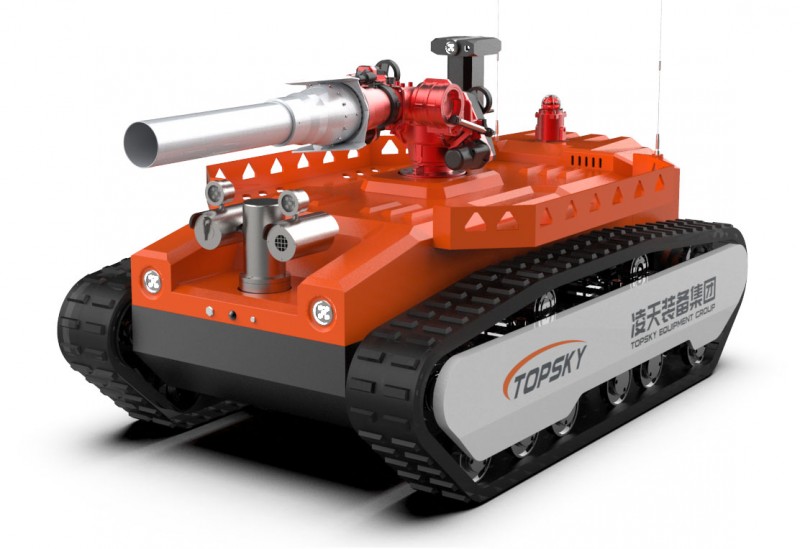

防爆消防灭火侦察机器人(重型)
【防爆消防灭火侦察机器人喷水视频】

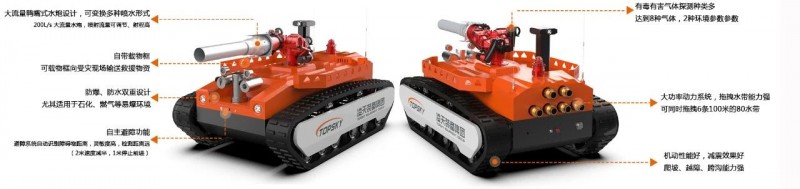

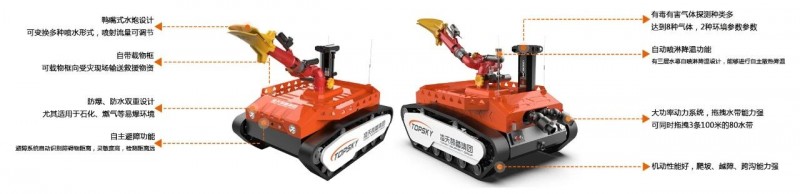

RXR-MC200BD防爆消防灭火侦察机器人(重型)特别适用于石化油库与炼制厂火灾;危险火灾目标的进攻与掩护;人员不易接近的火灾扑救。本产品具备灭火、音视频侦察、有毒有害气体侦察、灾区环境侦察功能;
产品特点:
1.大流量鸭嘴式水炮设计,可变换多种喷水形式,喷射流量可调节、射程高,满足大空间场所火灾扑救工作
2.达到8种气体,2种环境参数参数
3. 拖拽水带能力强,可同时拖拽6条80水带
产品参数:
1、尺寸:长2800mm×宽1730mm×高1470mm
2、拖拽距离:≥100m
3、持续行走时间:3h
4、视频传输距离:1110m
5、水泡流量:≥200L/s
6、最大速度:≥1.6m/s
7、水泡射程(m):≥105m(水);≥100m(泡沫)

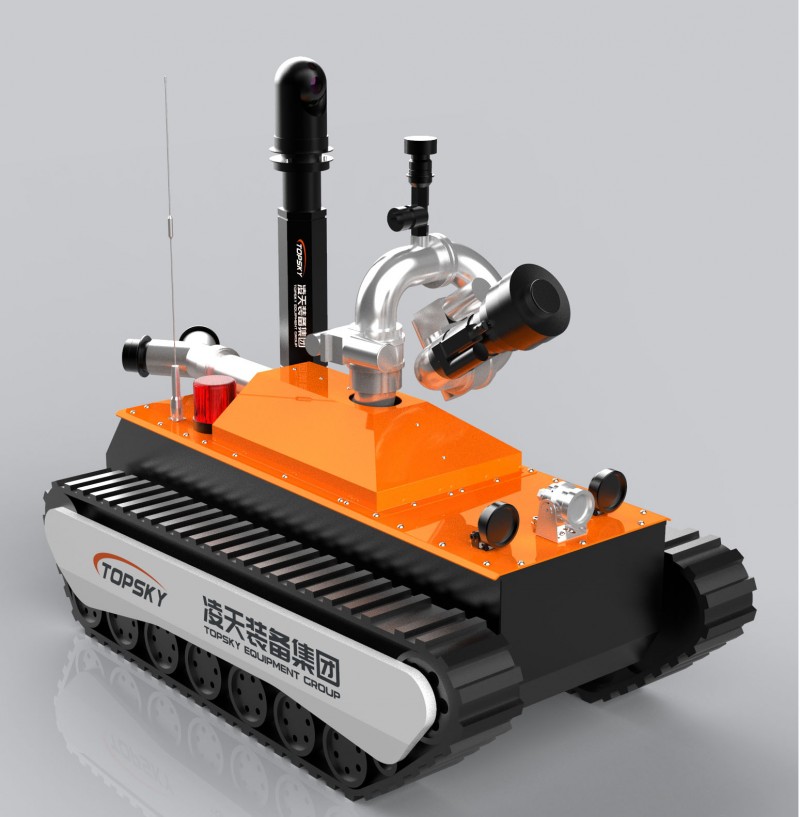

防爆消防灭火侦察机器人(轻型)
【防爆消防侦察机器人全景演示】

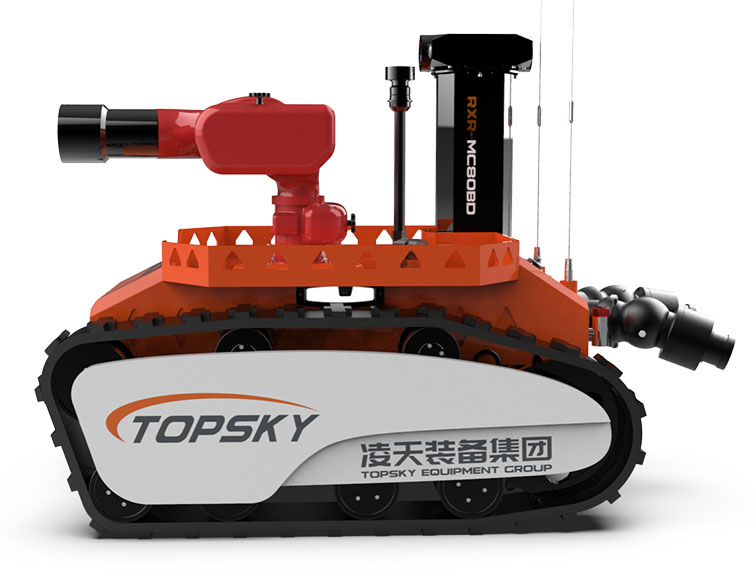

RXR-MC80BD防爆消防灭火侦察机器人用于各种大型石油化工企业,隧道、地铁等不断增多的油品燃气、毒气泄漏爆炸、隧道、地铁坍塌等灾害隐患多发地
产品特点:
1、达到8种气体,2种环境参数参数
2、行驶速度快:≥6.51Km/小时
3、自带运输框:可载物框向受灾现场输送救援物资(如:水带、防毒面具、正压式空气呼吸器、防火服、破拆工具等器材);可拖载救援车进入救援现场;可通过拖拽环牵引障碍物等
4、机器人的位置,电量,音频、视频、气体环境探测信息等实时状态信息,可以通过4G/5G网络传到云端,后台PC端和移动端可以查阅
产品参数:
1、尺寸:≤长1305mm×宽800mm×高1065mm
2、拖拽距离:≥100m
3、持续行走时间:2h
4、视频传输距离:1000m
5、最大速度:≥1.81m/s
6、水/泡沫流量:≥81.4L/s水,≥81.6L/s泡沫
7、射程(m):≥80.5m,水;≥73.2,泡沫
防爆消防灭火侦察机器人(中型)
【防爆消防侦察机器人喷水演示】

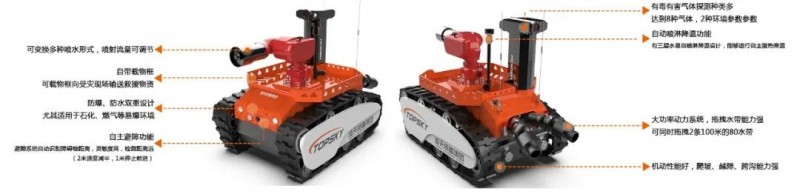

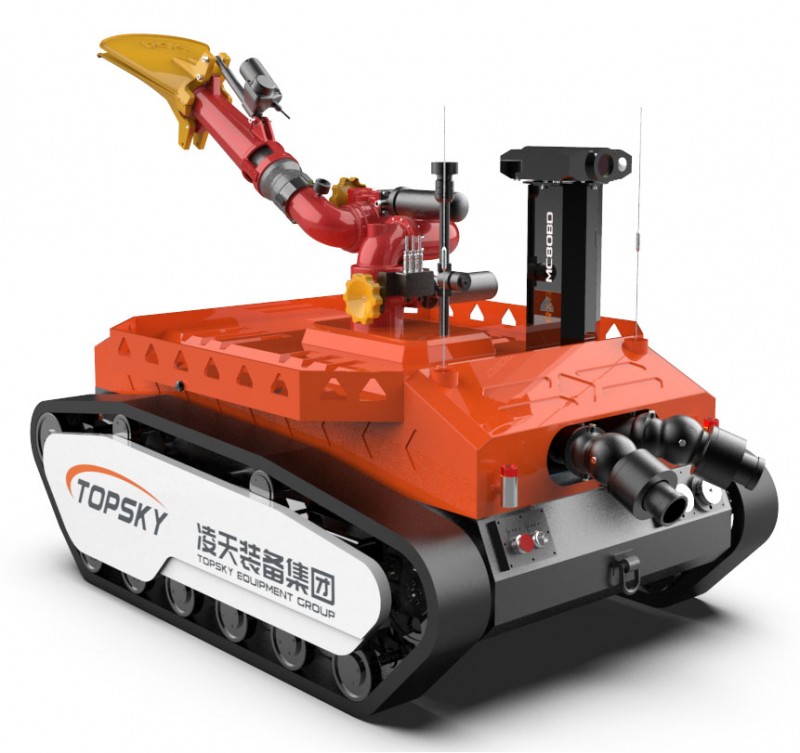

RXR-MC80BD防爆消防灭火侦察机器人(中型)可使用于各种大型石油化工企业、隧道、地铁等不断增多的油品燃气、毒气泄漏爆炸、隧道、地铁坍塌等灾害隐患多发地,主要替代消防员在危化火场或浓烟火灾现场救援的专用设备。
产品特点:
1.达到8种气体,2种环境参数参数
2.可拉动3条100米充满水的标准DN80消防水带。
3.自带运输框:可载物框向受灾现场输送救援物资(如:水带、防毒面具、正压式空气呼吸器、防火服、破拆工具等器材);可拖载救援车进入救援现场;可通过拖拽环牵引障碍物等
4.机器人的位置,电量,音频、视频、气体环境探测信息等实时状态信息,可以通过4G/5G网络传到云端,后台PC端和移动端可以查阅
产品参数:
1、尺寸:长2180mm×宽1260mm×高1740mm
2、拖拽距离:≥100m
3、持续行走时间:2h
4、视频传输距离:1000m
5、最大速度:≥1.52m/s
6、水/泡沫流量:88L/s
7、水泡射程(m):≥90m

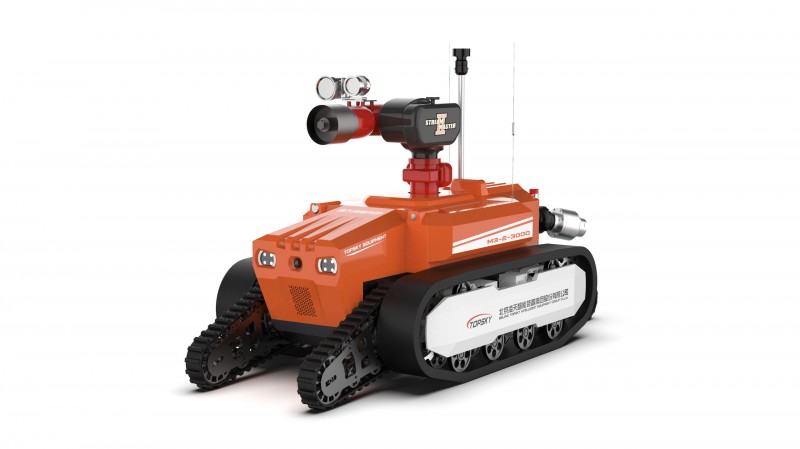

防爆消防灭火侦察全地形机器人
【消防灭火侦察全地形机器人越障视频】

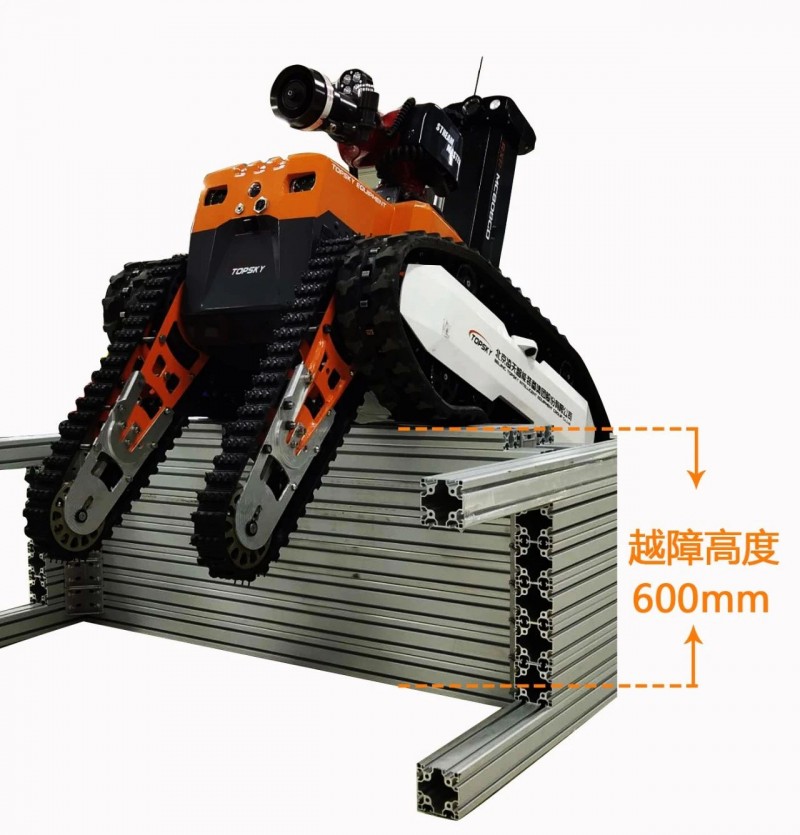

RXR-MC80GD防爆消防灭火侦察全地形机器人可适用于各种大型危险化学品、高层楼宇建筑、大跨度商业建筑、工厂、商贸企业、矿山、隧道、地铁等事故救援,主要替代消防员在执行危险救援任务。机器人采用前后双履带+4辅助关节结构,辅助关节与履带二合一的设计可以将速度和越障能力都能得到保证;轮式结构可以大幅度提高机器人的行驶速度,保证了机器人的快速部署、快速投入救援;
产品参数:
1、垂直跨障高度:≥600mm
2、水平跨沟宽度:≥750mm
3、水泡流量:80L/s
4、行驶速度:≥1.6m/s
消防灭火侦察全地形机器人

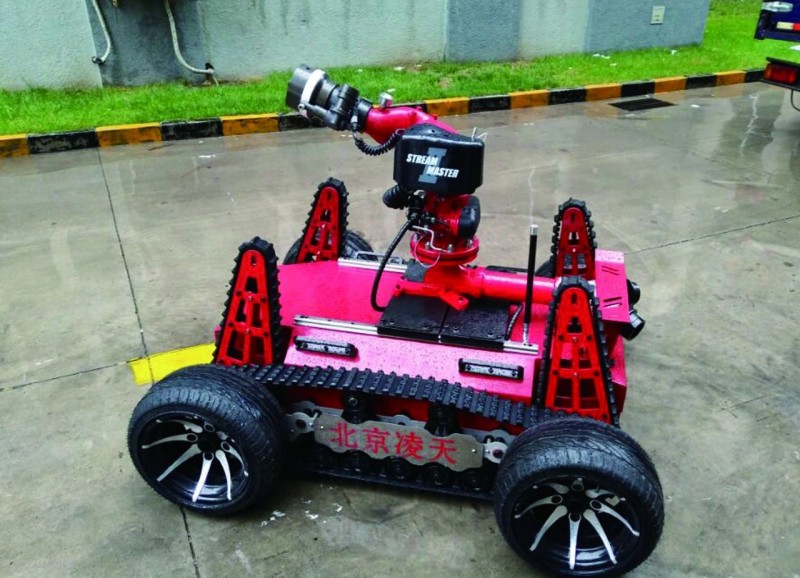

RXR-M80LGD消防灭火机器人适用于各种大型危险化学品、高层楼宇建筑、大跨度商业建筑、工厂、商贸企业、矿山、隧道、地铁等事故救援,主要替代消防员在执行危险救援任务。
本产品具备灭火、音视频侦察、有毒有害气体侦察、灾区环境侦察功能;
机器人采用前后4摆臂+履带+4轮胎轮履底盘结构,轮履合一的设计可以将速度和越障能力都能得到保证;
轮式结构可以大幅度提高机器人的行驶速度,保证了机器人的快速部署、快速投入救援;

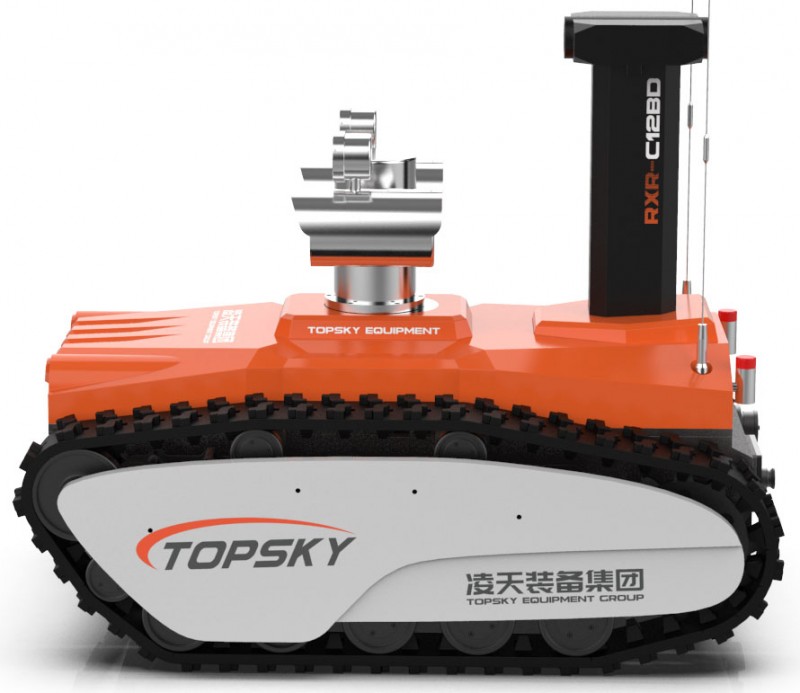

防爆消防侦察机器人

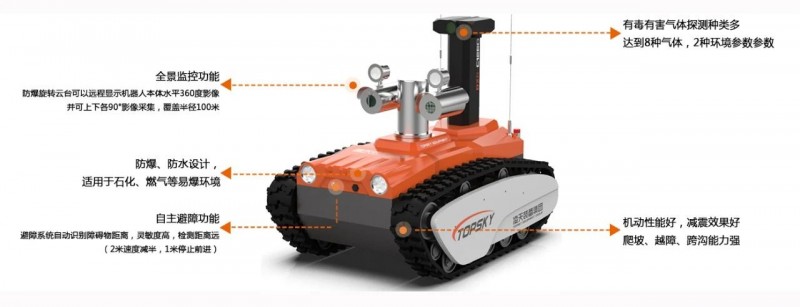

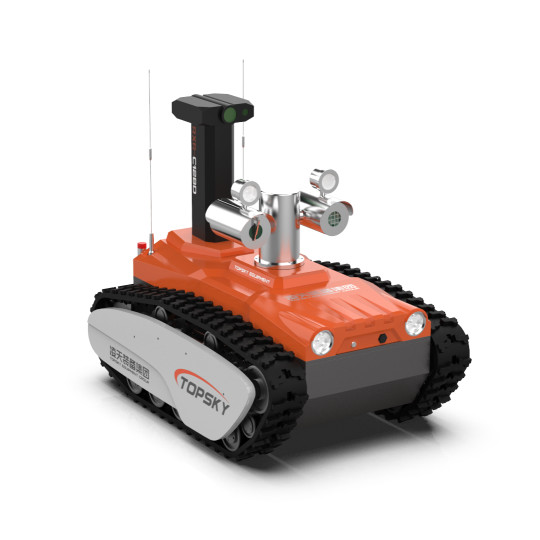

RXR-C12BD防爆消防侦察机器人可使用于各种大型石油化工企业,隧道、地铁等不断增多的油品燃气、毒气泄漏爆炸、隧道、地铁坍塌等灾害隐患多发地,灭火机器人在抢险救援中发挥举足轻重的作用,主要替代消防员在危化火场或浓烟火灾现场勘察的专用设备。本产品具备音视频侦察、有毒有害气体侦察、灾区环境侦察功能,对提高救援安全性、减少人员伤亡具有重要意义。
产品特点:
1.有毒有害气体探测种类多
达到8种气体,2种环境参数参数
2.多功能侦察系统
红外热成像、可见光、夜视等多种高清视频及音频信息采集;现场环境实时反馈;八种气体和温湿度实时反馈。
3.接入机器人网络化云平台
机器人的位置,电量,音频、视频、气体环境探测信息等实时状态信息,可以通过4G/5G网络传到云端,后台PC端和移动端可以查阅
产品参数:
1、尺寸:长1408mm×宽932mm×高1178mm
2、遥控距离:1140m
3、持续行走时间:2h
消防侦察机器人
RXR-C12BD防爆消防侦察机器人适用于各种大型危险化学品、高层楼宇建筑、大跨度商业建筑、工厂、商贸企业、矿山、隧道、地铁等事故救援,主要替代消防员在执行危险救援任务。
本产品具备气体与音视频侦察功能;
机器人采用前后4摆臂+履带+4轮胎轮履底盘结构,轮履合一的设计可以将速度和越障能力都能得到保证;
轮式结构可以大幅度提高机器人的行驶速度,保证了机器人的快速部署、快速投入救援;

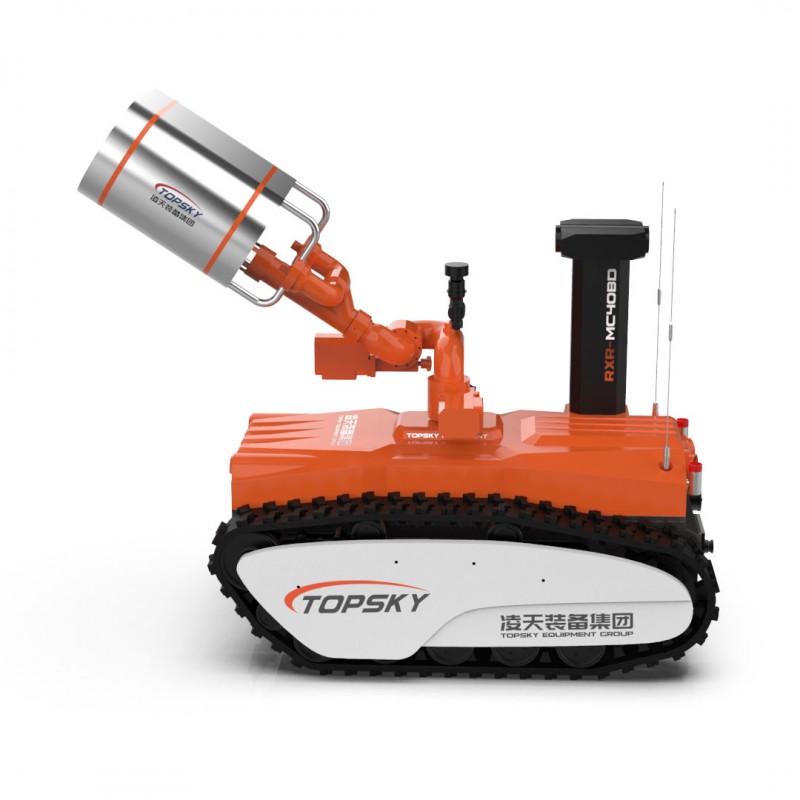

防爆消防中倍数泡沫灭火侦察机器人
【中倍数泡沫机器人爬坡视频】

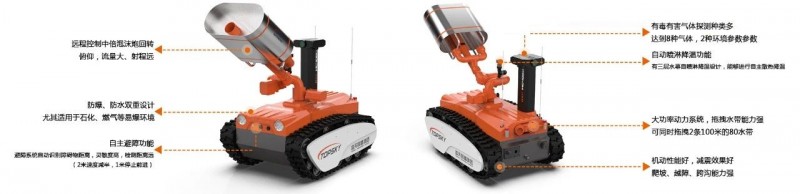

RXR-MC40BD防爆消防中倍数泡沫灭火侦察机器人用于各种大型石油化工企业,隧道、地铁等不断增多的油品燃气、毒气泄漏爆炸、隧道、地铁坍塌等灾害隐患多发地,主要替代消防员在危化火场或浓烟火灾现场救援的专用设备。本产品具备灭火、音视频侦察、有毒有害气体侦察、灾区环境侦察功能。
产品特点:
1.有毒有害气体探测种类多
达到8种气体,2种环境参数参数
2.行驶速度快:≥ 5.76Km/小时,
3.接入机器人网络化云平台
机器人的位置,电量,音频、视频、气体环境探测信息等实时状态信息,可以通过4G/5G网络传到云端,后台PC端和移动端可以查阅
产品参数:
1、尺寸:长1460mm×宽1025mm×高1780mm
2、遥控距离:1500m
3、持续行走时间:2h
4、泡沫流量:40L/s泡沫
5、射程(m):45m

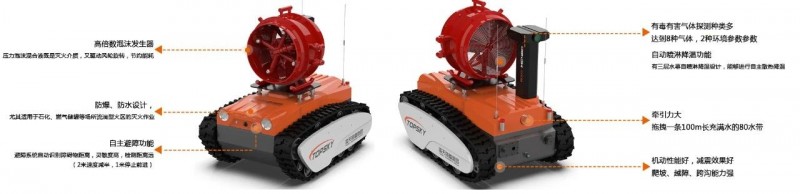

防爆消防高倍数泡沫灭火侦察机器人

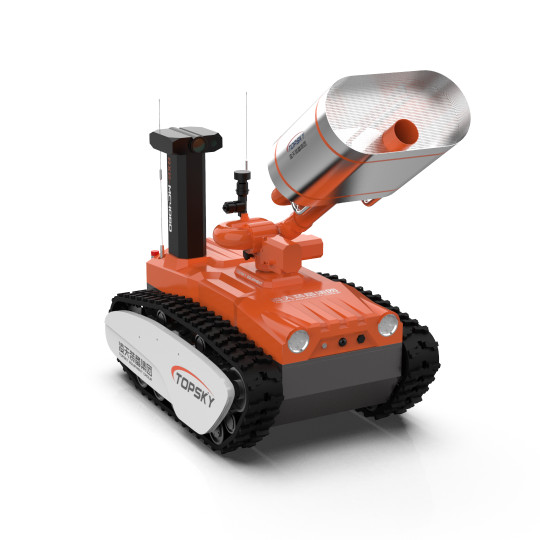

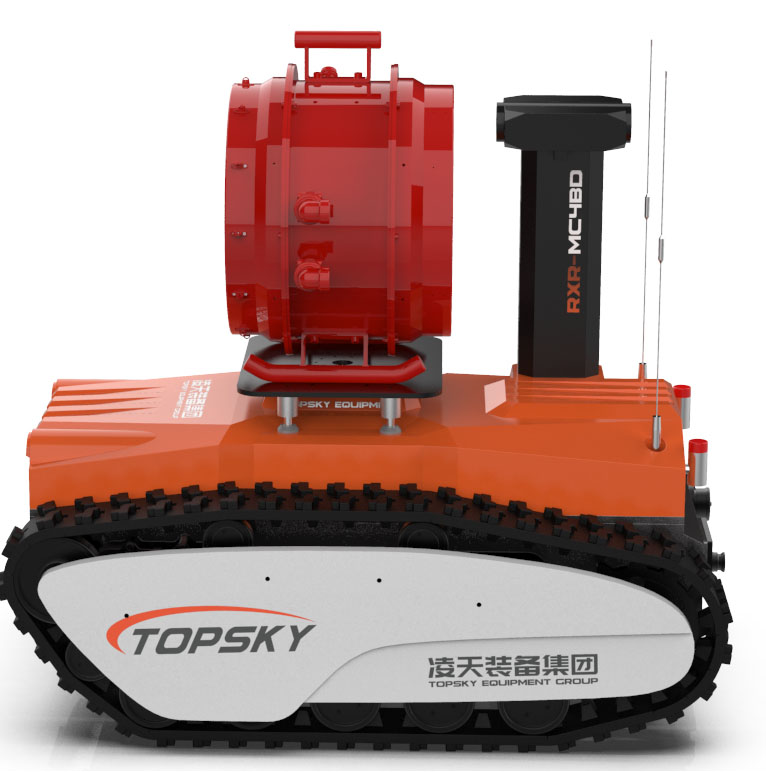

RXR-MC4BD防爆消防高倍数泡沫灭火侦察机器人适用于各种大型危险化学品、大跨度商业建筑、工厂、商贸企业、矿山、隧道、地铁、仓库、飞机库、船舶等事故救援。主要替代消防员在石化、燃气储罐等场所流淌型火区的覆盖型灭火作业。
产品特点:
1.行驶速度快:≥5.47Km/小时,
2.压力泡沫混合液既是灭火介质,又驱动风轮旋转,节约能耗;
3.接入机器人网络化云平台
机器人的位置,电量,音频、视频、气体环境探测信息等实时状态信息,可以通过4G/5G网络传到云端,后台PC端和移动端可以查阅
产品参数:
1、尺寸:长1450mm×宽1025mm×高1340mm
2、遥控距离:1100m
3、持续行走时间:2h
4、泡沫流量:225L/min泡沫
防爆消防灭火机器人(标准版)
【防爆消防灭火机器人行走喷水视频】

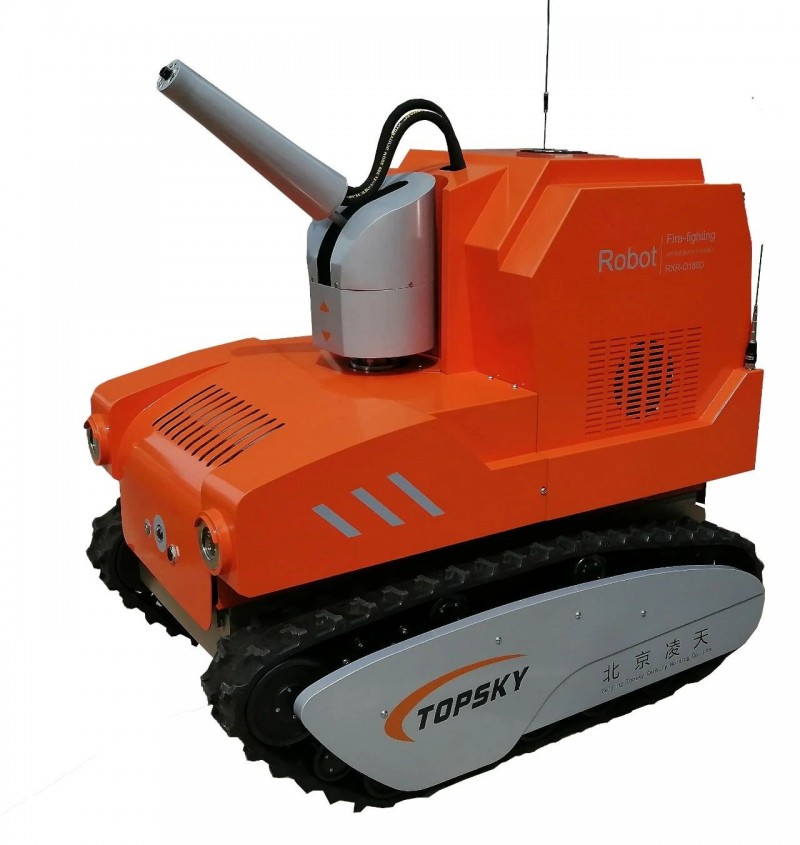

RXR-M80D消防灭火机器人作为特种机器人的一种,采用锂电池电源作为动力电源,使用无线遥控的方式远距离操控消防灭火机器人。可使用于,灭火机器人在抢险救援中发挥举足轻重的作用,主要替代消防员在危化火场或浓烟火灾现场救援的专用设备。
产品特点:
1.有毒有害气体探测种类多
达到8种气体,2种环境参数参数
2.行驶速度快:≥5.76Km/小时
产品参数:
1、尺寸:长1528mm×宽890mm×高1146mm
2、遥控距离:1100m
3、持续行走时间:2h
4、水泡流量:≤80.7L/s水
5、水泡射程(m):≥84.6m
6、最大速度:≥1.52m/s
防爆消防智能细水雾灭火机器人
【防爆消防细水雾灭火机器人喷水视频】
RXR-Q100D消防智能细水雾灭火机器人适用于各种灾害隐患多发地,在火灾发生初期发现着火点,并及时扑灭,避免火情蔓延产生重大灾害,同时可为大型消防设备争取救援时间,灭火机器人在抢险救援中发挥举足轻重的作用,是替代消防员在危化火场或浓烟火灾现场救援的专用设备。本产品同时兼具灭火、视频侦察、灾区环境监测等多种功能。
产品特点:
1.具备喷射直流水及细水雾功能:
直流水最大喷射距离18米
高压细水雾最大喷射距离8米
2.自带水箱蓄水:
水箱容积100L
装有DN80快插头可快速补给消防水
3.拖拽性能优越:≤5000N 可拖拽一条DN80充实水带行驶100米
产品参数:
1、尺寸:长1520mm×宽1050mm×高1280mm
2、遥控距离:1000m
3、持续行走时间:2h
4、直线最大速度:≥1.6m/s
5、水/泡沫流量:30L/s水,30L/s泡沫
6、射程:≥18m(直流水),≥8m(细水雾)
防爆消防灭火排烟机器人
RXR-YC25000BD防爆消防排烟侦察机器人由机器人本体、排烟机、红外摄像机、手持遥控终端组成,使用无线遥控的方式远距离操控消防灭火机器人。在灭火救援中能够发挥排烟降尘、阻隔热辐射、洗涤烟雾和废气的功能,对提高救援安全性具有重要意义。本产品具备排烟、音视频侦察、有毒有害气体侦察、灾区环境侦察功能;
产品特点:
1.排烟用途广
可用于排烟、送风、喷射水雾灭烟、降温、降尘、循环水驱动节约水资源等功能
2.有毒有害气体探测种类多
达到8种气体,2种环境参数参数
3.牵引力:6500N
产品参数:
1、尺寸:长1964mm×宽1298mm×高1543mm
2、遥控距离:2500m
3、持续行走时间:2.5h
核心模块和基地实景

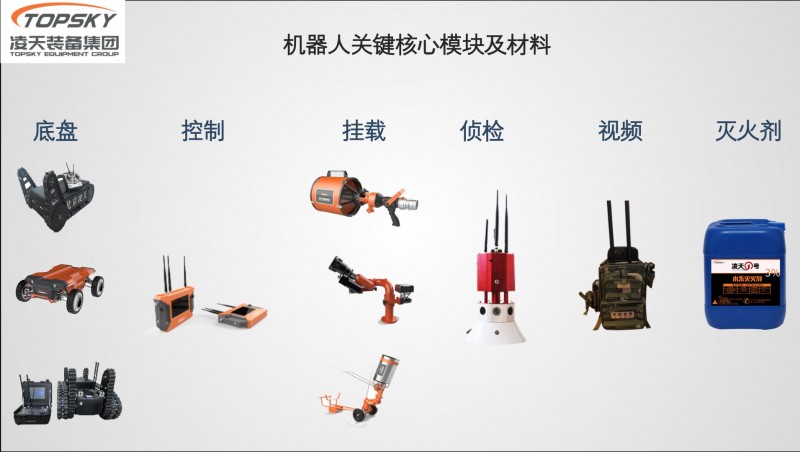

北京凌天特种机器人关键零部件明细表
