【新品发布】超远距离COFDM数字高清图传

我司无线高清图传产品，采用H.264视频编解码、COFDM数字调制等技术，克服模拟技术和常规调制技术下无线图传系统信号差、通信效果不稳定等技术难题，可实现在高速运动拍摄情况下的实时高清视频图像传输。支持1080P数字高清传输，支持2K视频传输，地面接收支持RJ45输出，低延时350ms，传输距离远（可达100KM），整个视频传输过程中不需要使用流量，远距离不需要中继，体积小，重量轻，功耗小，抗干扰强，接收灵敏度达99，地面接收自动搜索信号， 4个频点可切换使用，耐高温（﹢65度；﹣30度）其具有如下技术优势：

Ø 支持单发单收、单发多收应用模式；

Ø 超远距离传输，距离可达50Km，发射功率约5W（具体功率及距离请根据个人需求咨询订购）；

Ø HDMI视频输入输出，分辨率可达1080P60；

Ø 环境适应性强，工作温度范围-30~+50°C。

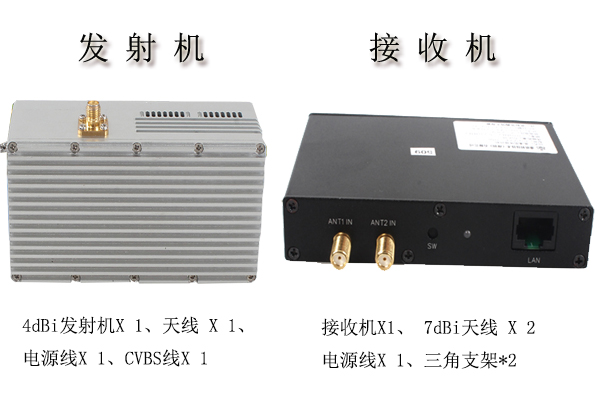

一、发射机接口介绍

[1] 信道指示灯，执行信道切换时，信道分别对应信道指示灯CH1、CH2、…；中心频点为CH3

[2] HDMI高清输入接口，用于连接视频源；

[3] SMA母头，用于连接发射天线； [4] 抗干扰穿心电容电源接口；

[5] SW孔位信道切换按键，按下一次，切换至下一个信道，循环切换。

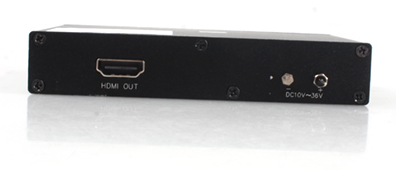

二、接收机接口介绍

[1] SW孔位信道切换按键，按下一次，切换至下一个信道，按照1-2-3-4-1…方式循环；默认为自动搜索信号

[2] CH1-CH4接收信号指示灯，能够正常接收视频信号时，绿灯常亮；

[3] 穿心电容DC电源接头，接收机电源输入口；

[4] HDMI 视频输出口，用于连接高清显示器，显示接收的视频信息；

[5] SMA母头，用于连接接收天线；

附：本产品属于无线图像传输设备，请仔细关注注意事项，避免因操作或使用不当对终端设备以及人身安全造成伤害。产品包装内附使用、安装说明。
