展商资讯 | 中国地震局地球物理研究所

2024-09-25   浏览次数:2566


640 (1)

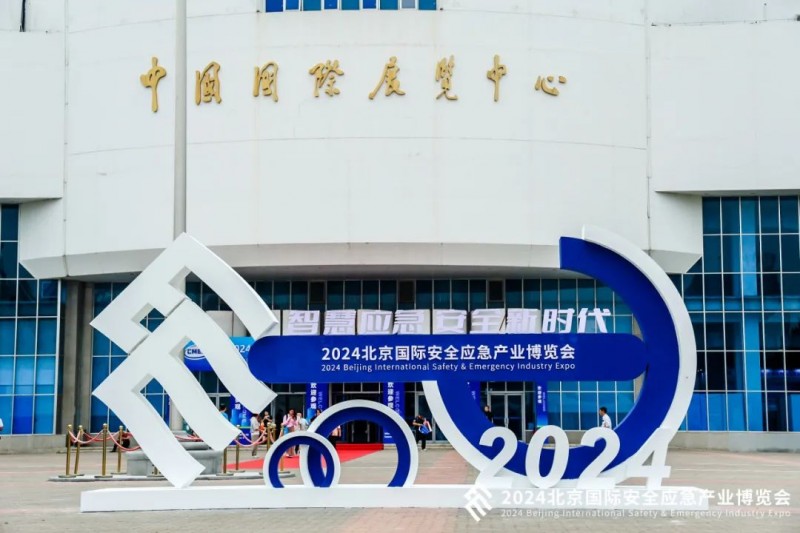

2024年9月4—6日,为期三天的2024北京国际安全应急产业博览会在中国国际展览中心(朝阳馆)圆满落下帷幕。本届安博会由中国灾害防御协会主办、中国安能建设集团有限公司联合主办,聚焦“智慧应急,安全新时代”。

展会吸引了来自全国各地的应急产业相关企业、科研机构及专家学者参与,共同探索应急产业的未来发展之路。安博会深入挖掘应急产业的技术内核,通过展示智慧应急技术的最新成果,传递了以技术创新引领安全治理新时代的强烈信号。

展会的成功举办,离不开各展商的大力支持,我们期待在未来的安博会上,能够见证更多创新成果的诞生和应急产业的繁荣发展。

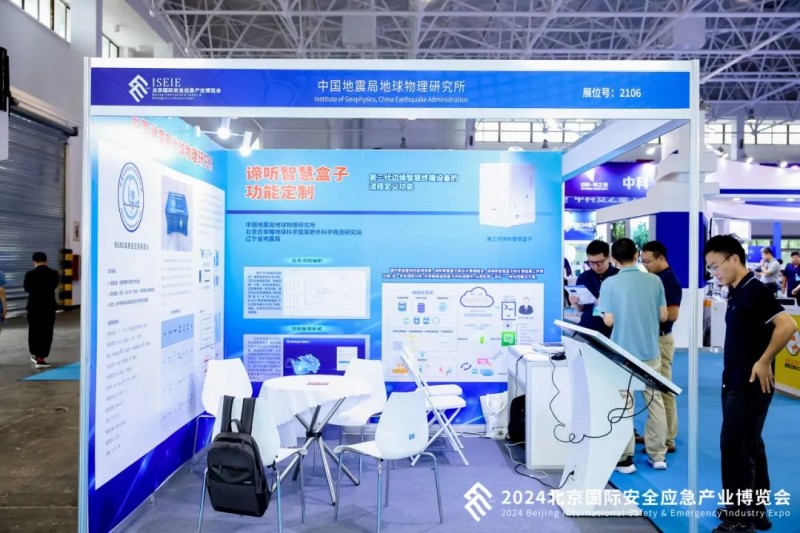

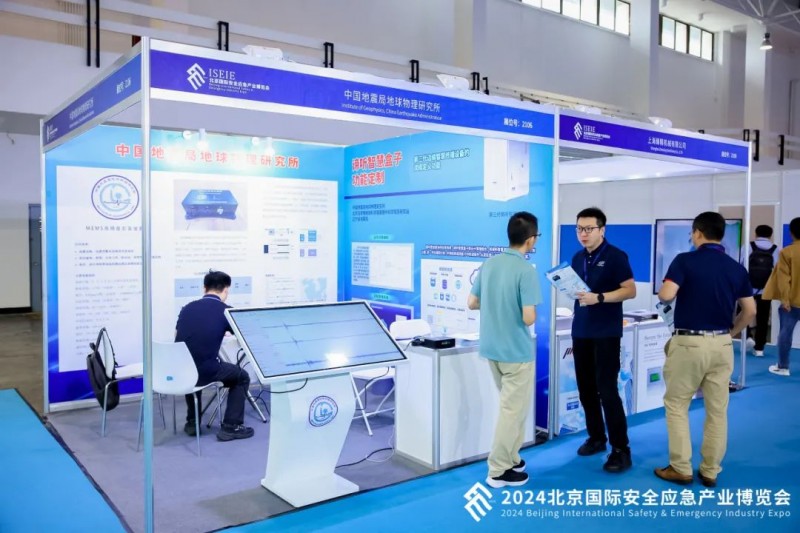

      中国地震局地球物理研究所参加2024北京国际安全应急产业博览会,展位号2106,本次带来了众多监测预警产品。

640 (2)
640 (3)

高精度IGP-MEMS-III地震传感器

IGP-MEMS-III高精度石英强震仪

IGP-MEMS-Ⅲ石英强震仪是中国地震局地球物理研究所研制的基于石英音叉谐振式的先进MEMS传感器。具有三分量一体化数字输出、高精度低噪声( 0.02ug/rtHz)、大量程(±10g)、大动态(单一量程170dB)、宽频带(DC-400Hz)、多参量输出(加速度、倾角、温度)、成本低以及体积小、抗冲击、工作稳定可靠、安装方便等特点。相比传统的机械结构地震传感器具有巨大优势。

谐振式MEMS传感器是通过重物把加速度转换为音叉张力,从而改变音叉固有频率。通过数字频率的测量,可以直接转换为数字加速度值,避免了硅基微机电(Si-MEMS)加速度计即传统电容式加速度计需要的模拟处理电路和模数(A/D)转换电路,因而避免了模拟电路带来的噪声问题,能够实现极低的自噪声,也避免了由于A/D转换器动态范围不足的问题。

640 (1)

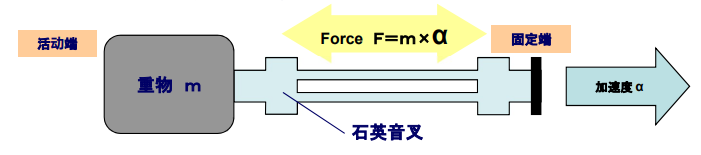

石英谐振传感器

640 (2)

差分电容传感器

640 (3)

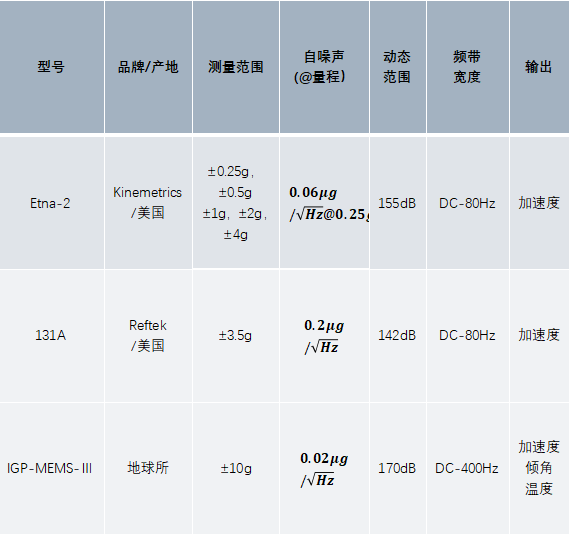

与主流高精度强震仪对比

640 (4)

主要性能指标

观测分量:X、Y、Z正交三分量加速度和倾角、温度

测量范围:±10g(加速度)、±60°(倾角)

噪声:0.02ug/rtHz(加速度)、0.0000011度/rtHz(倾角)

动态范围:170dB(加速度,单一量程)

频带范围:DC~400Hz(加速度)

采样率:50、100、200、500、1000SPS

非线性误差:不大于1%

温度系数:100μg/℃

校时:GPS/北斗

数据存储:32GB或64GB

通信接口:RJ45

功耗:小于1.5W

供电:5-36V

640 (5)

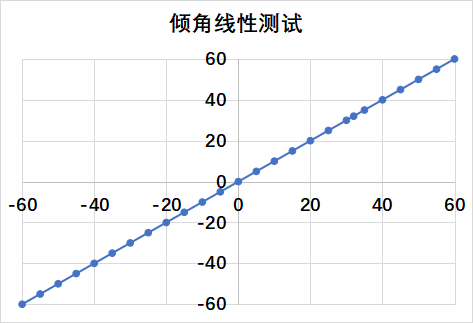

IGP-MEMS-III倾角线性测试数据

640 (6)
640 (7)

石英强震仪在北京国家地球观象台记录到的2024-8-8日本九州海域7.1级原始地震波形(震中距1670km)

640 (8)

左:加速度波形

640 (9)

右:积分后的速度波形

MEMS石英强震仪在北京国家地球观象台记录到的2024-1-1日本7.4级地震波形

(震中距1846km,0.01-5Hz滤波器)

应用场景

地震监测,地震预警和烈度速报

高层建筑、桥梁、水库大坝、核电站、高塔等结构健康监测

海洋、深井等特殊场地地震监测及高精度姿态测量

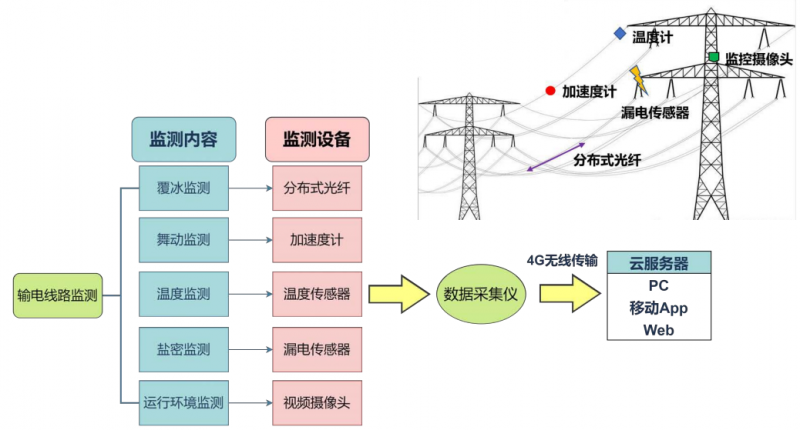

输电线路安全监测

640 (10)

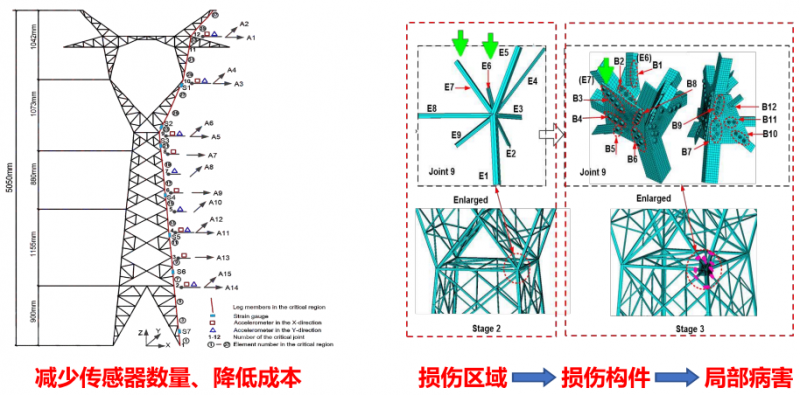

高耸输电塔安全监测

640 (11)
640 (12)
640 (13)

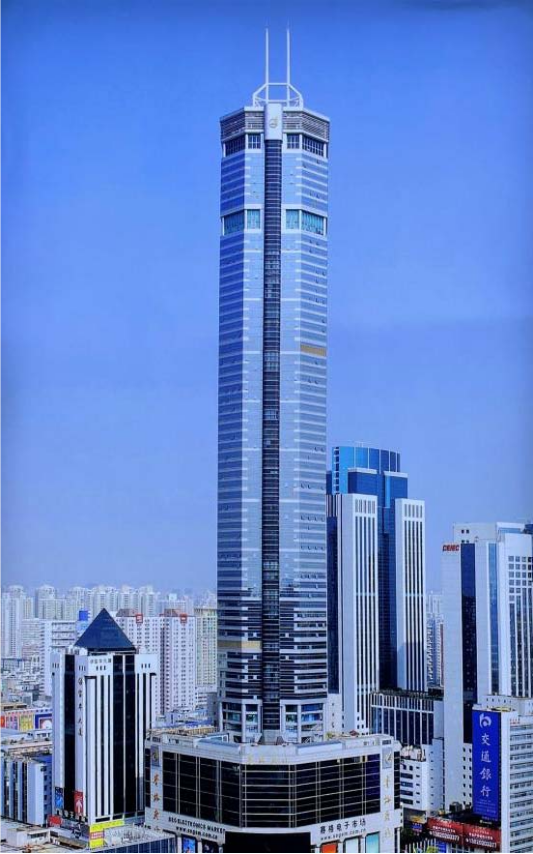

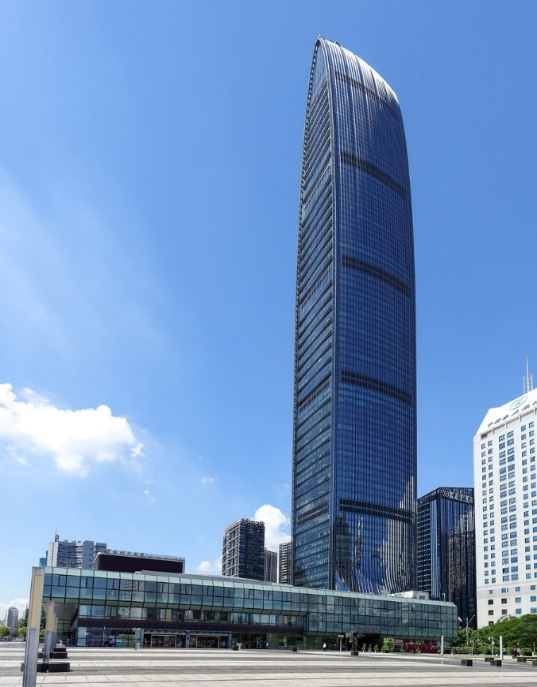

大厦结构安全监测

640 (14)
640 (15)

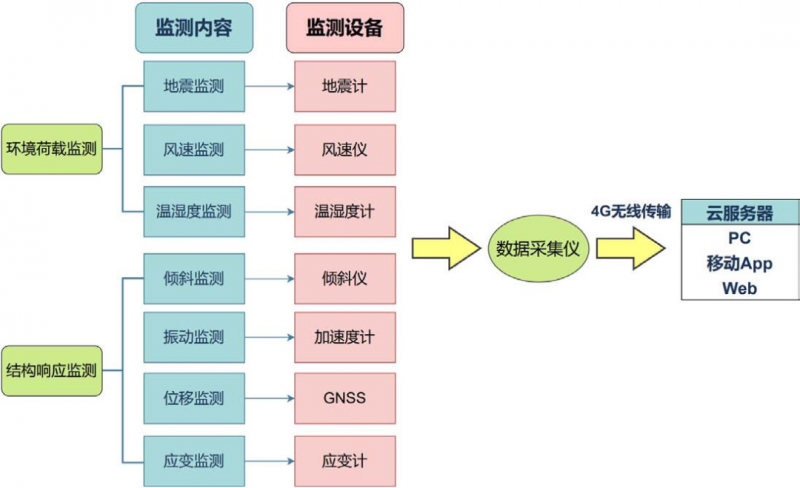

桥梁防灾减灾监测系统

640 (16)

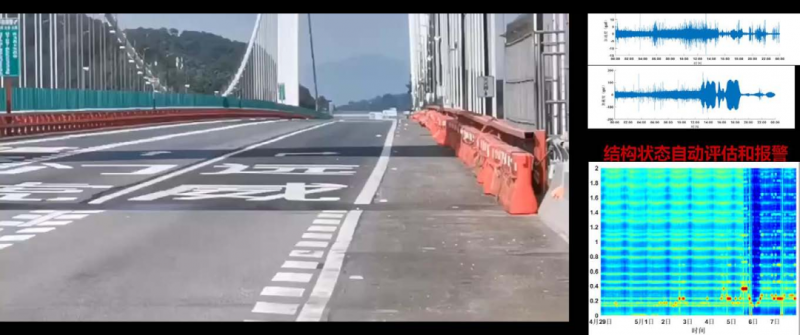

大跨度桥梁涡振事件安全监测评估

640 (17)

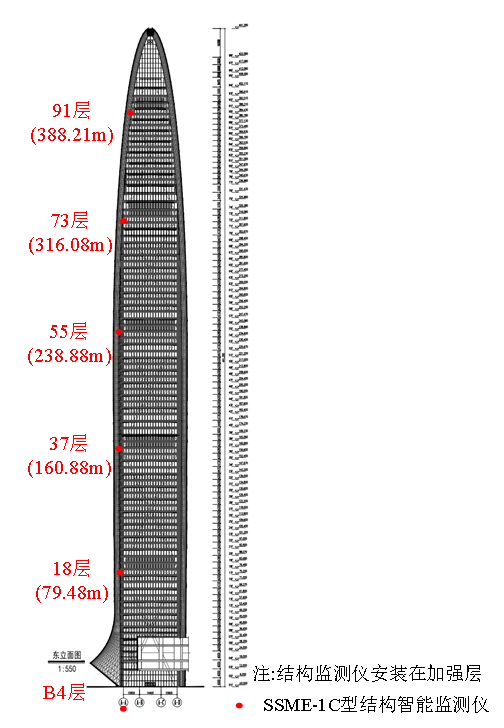

超高层建筑晃动事件结构动力监测与评估

640 (18)
640 (19)
640 (20)

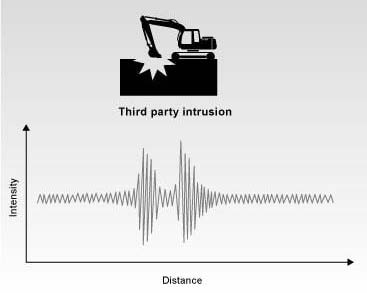

第三方入侵监测预警

640 (21)
640 (22)

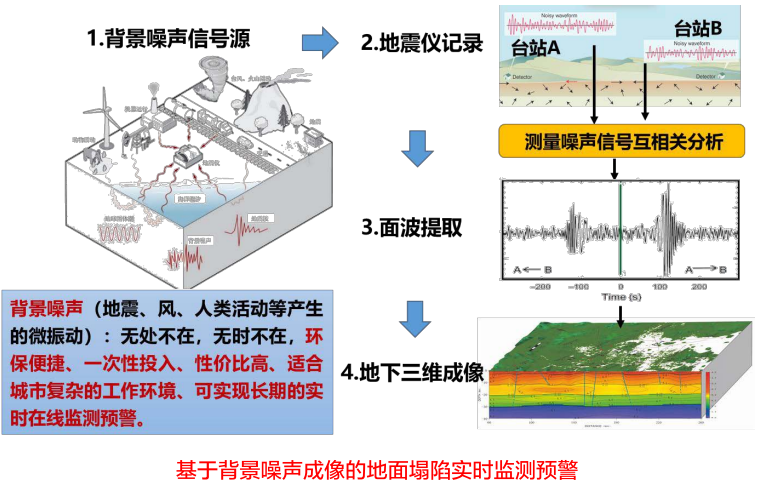

地面塌陷实时监测预警

640 (23)
