LT-GP3210ES型便携式高压泵

制造商:
北京凌天
型号:
LT-GP3210ES
生产/代理:
生产
市场价:
面议
代理价:
面议
联系手机:
13301315363
浏览次数:
6546

公司基本资料信息

商品详情

  • 产品参数:
  • 制造商:北京凌天
  • 型号:LT-GP3210ES
  • 生产/代理:生产

产品介绍

一、产品简介

水泵为国内首款自行开发设计生产的便携高压水泵,是拥有多项专利的产品,目前在相近级别的水泵里重量最轻,耗油量最低,噪音最低,货源稳定,售后便捷的中国制造产品。

二、产品特点:
⑴强制水冷,陶瓷镀层气缸,有效提高寿命并防止拉缸报废。
⑵自动保护,过载、过热、无水、超转速保护,延长使用寿命。
⑶手电一体双起动,马达采用自带超越离合器螺旋甩齿起动机构,高转速电机功率仅150W,配备锂聚合物电池重量仅有0.35kg,放电达倍率达40C。化油器注好油后可瞬间起动引擎,降低操作者的培训难度。
⑷陶瓷石墨密封件防腐耐磨,有效防止无水干运转损坏。
⑸防腐青铜叶轮,可放宽对水质的要求,有效防止生锈腐烂、坚硬、耐磨。
⑹高压双级离心泵,轴端360度花键传递扭矩防松螺母固定,防止水泵运行过程中螺丝松动对叶轮造成磨损影响水泵的压力。
⑺发动机曲轴直接驱动叶轮做工,有效提高轴功率并降低摩擦损失。
⑻整机重量更轻便,与国内同级别类型水泵相比,扬程与射程基本相同的前提下重量还轻5公斤左右,背负运输时人员更舒服。

⑼油耗更低,水泵配备12升油箱与同级别类型水泵相比,同样多的燃油,Ruipu-GP3210ES型便携式高压泵可以延长1/2以上使用时间,燃油比(汽机油比)为50:1,一升机油可以混和50升的汽油,更经济环保。

⑽中国设计并制造,在中国拥有完善快捷的售后服务,配件响应时间比进口的快数倍,价格比进口的更实惠。
⑾泵的进水口同时具有两种规够供使用,外2寸,内1.5寸快速螺纹接口,方便水源引水以及泵与泵的接力使用,不需要接力蓄水池也可快速简便实现扬程和距离的累加。
⑿配有两套专用水泵和油箱的双肩高档背包,更方便携带和翻山越岭的行军,此背包可以快速拆卸,避免背带系统接触水源,防止消防员背负时弄湿衣服,冬季可减少衣服和背包结冰的几率。

⒀化油器油管接头采用金属快速接头设计,断开油管后接头可自动封闭供油端防止漏油造成浪费和危险。

三、产品参数:
扬程压力 2.1兆帕
最大流量  大于4.6升每秒
入口规格  内1.5寸 ,外2寸
出口规格  内1.5寸
主泵重量  11.8公斤 (含电池)
最大射程  32米(吸深5m)
油箱容量  12升
外形尺寸  长465mm 宽mm295 高 mm315
引擎功率  10马力
引擎种类  两冲程汽油机
燃油要求  92号汽油,FD级别2T润滑油,混合比40:1
最大油耗  2.5升/小时
冷却方式  闭路循环,强制水冷
启动方式  手电一体
引擎排量  85cc(目前最高级别的陶瓷镀层气缸)
引擎噪音  10米110dB
起动电池  20000mA (带照明灯,耐低温零下20度)


四、部件简介
1、曲轴箱:
水泵引擎曲轴箱采用镁合金为材料,通过500吨压铸机高压高温压铸,后由全自动加工中心精加工而成,镁合金材料的重量是常见铝合金重量的三分之二,是航空器常用的材料。曲轴箱分为前后两部分组成。前面有安装泵体的安装座和止口,后面是安装固定支架和启动器的位置。
2、曲 轴:
水泵引擎曲轴采用低碳合金钢锻造而成,经表面渗碳硬化处理,保证了表面硬度和整体的韧性,提高耐磨和抗疲劳寿命。曲轴由两颗深沟球轴承支撑。连杆采用铬钼钢锻造并精磨而成,并镀铜保护。
3、活 塞:
水泵引擎活塞采用高硅AI-Si合金铸造,再精车而成,活塞带有两道气环,保证气密效果更佳,并可以有效的提高活塞的散热速度。活塞销由两个弹性挡圈固定在活塞内,并通过一个滚针轴承将活塞组件与曲轴连杆相连。
4、汽 缸:
水泵引擎采用强制水冷汽缸设计,气缸采用Al-Si-Cu系合金铸造,有效降低拉缸的几率。内部为七口式方形扫气结构,扫气面增加、功率提升明显。内壁电镀镍基-碳化硅陶瓷镀层,最大程度提高使用寿命降低摩擦损失,陶瓷镀层是目前引擎汽缸中最先进的耐磨材料,拉缸后一般情况下只需更换活塞,可降低维修成本。

5、进 气:
水泵引擎为曲轴箱引导阀进气,有利于提高功率,所配小型化油器为全方位膜片式自吸化油器,自带负压吸油泵,引擎可随意角度安装,可适应大角度范围内正常运转,内部设有杂质过滤网,为了降低燃油中杂质引起的故障停车,油箱到化油器之间必须再加装燃油过滤器。
6、排 气:
水泵引擎提供了一种小体积灭焰器由纯铁制造,不易淬火碎裂。开阔地10米半径噪音只有110分贝左右。
7、启动系统:
水泵引擎目前是手电一体起动方式,手拉起动选用更大直径启动盘,起动力矩小。配备电起动机,是最简便起动方式,配备达万转的小电机经减速后驱动引擎,平均2秒即可顺利起动机器。配备超小体积锂聚合物电池,和普通手机大小相似,重量仅0.35kg,放电倍率达40C容量达10000mah,电流达180A,保证正常使用起动的前提下还可以顺利起动20余次,确保紧急情况下顺利起动设备,万一没电还可用手拉起动,双保险更加适合应急使用,电池配备应急照片灯,可以连续朝明达70小时以上。
8、点火系统:
水泵引擎采用一体化TCI点火器,重量轻体积小全封闭灌装有效防水,结构简单可靠,维修方便。专门配用电阻型火花塞,使得对无线电对讲机的干扰降到最低。

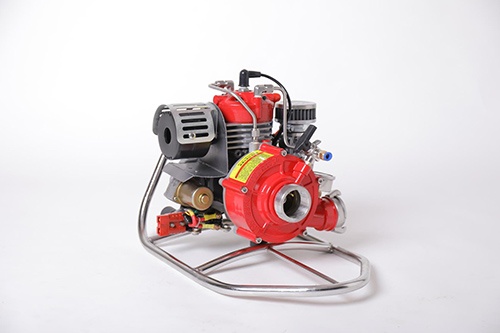

9、泵体组件:
水泵的外壳采用耐腐蚀性俱佳的铝合金材料铸造而成,泵体分为前后两半,泵座和泵壳,合箱后形成密闭空间,内部为叶轮空间,泵座设有水冷通道,高低压差为引擎提供冷却水源,水泵的出水口只要有水流过就有源源不断的水为发动机提供最佳冷却。水泵出口为1.5寸内螺纹快速接口,泵的进水口同时设有外2寸内1.5寸快速螺纹接口,方便水源引水以及泵与泵的接力使用,减少转换接头部件数量,降低携带重量与配置成本,不需要接力蓄水池也可快速简便实现扬程和距离的累加。
10、离心叶轮:

水泵配备防腐青铜叶轮,可放宽对水质的要求,有效防止生锈腐烂、坚硬、耐磨。轴端360度花键传递扭矩防松螺母固定,防止水泵运行过程中螺丝松动对叶轮造成磨损影响水泵的压力。引擎曲轴直接驱动叶轮做工,有效提高轴功率并降低摩擦损失。配合陶瓷石墨密封件防腐耐磨,有效防止无水干运转而损坏,泵口配合使用铝制密封环,硬度软于叶轮,万一发生河沙磨损可以有效保证叶轮磨损量降低,防止磨损严重导致青铜叶轮报废,密封环磨损卸压后可以通过更换密封环恢复压力,使维修成本降低。

11、油箱油管:
水泵油耗更低,与其他品牌同级别水泵相比,同样多的燃油,水泵可以延长1/4至1/3以上使用时间。本系统配备12升油箱,体积小重量轻携带更加方便。油管中段配有手油泵,为首次启动快速为引擎供油提供保障。油管与水泵链接采用快速单封闭接头,断开油管后接头可自动封闭供油端防止漏油造成浪费和危险。

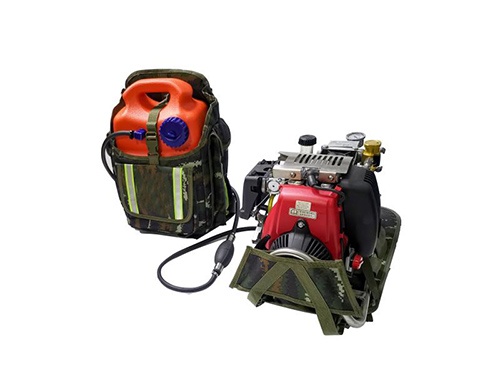

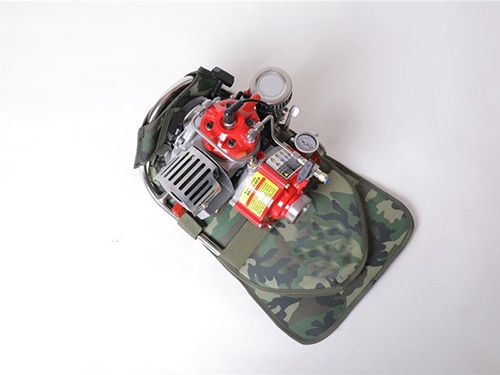

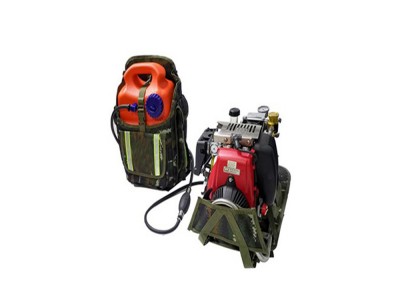

12、背包系统:
水泵和油箱都配有高档双肩背包,更方便携带和翻山越岭的行军,背包可以拆卸,避免背包系统接触水源,防止消防员背负时弄湿衣服。油箱包的双侧面以及正面设有大尺寸口袋,可放置引水手泵,油管,工具,压缩饼干矿泉水瓶等器材,肩部都设有对讲机挂点,从提高战士背负的舒适角度出发,背包的肩带腰带以及后背按人体工程学理念设计,背部选用耐磨防滑材料,背负贴身牢固,舒适度大大提高。背包侧后面还设有夜间反光标志,方便夜间消防员联络。
