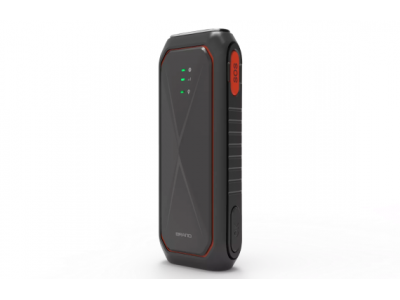

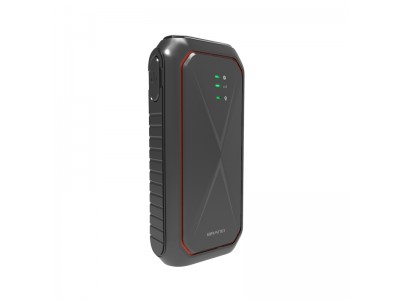

LoRa自组网北斗定位终端 北斗人员示位标PL05 Lora人员定位

参数

性能指标

室外定位RNSS参数

输入频点

BD2 B1、GPS L1

数据更新率

≤1Hz

首次定位时间

冷启动时间：

≤30s（开阔地）

热启动时间：

≤3s

重捕获时间：

≤2s

定位

精度

水平

≤5-10m

高程

≤10m

室内定位

仅实现区域定位

蓝牙iBeacon信标（续航1年）

当终端搜索并上报蓝牙信标ID，可以在后台标识为自定义区域：如室内或危险区域

LoRa参数

通信标准及频段

410MHz - 510MHz

视距通信距离

3km-5km（郊区/野外使用、无明显干扰）

市区通信距离

500-1000米（市区电磁干扰大）

发射功率

>20dBm(100mW)

接收灵敏度

>-140dBm

联网时间

<5s

其他参数

喇叭

播报工作状态

电池容量

3000mAh

工作环境温度

-20 ℃ - 55 ℃

工作环境湿度

15%-90%

储存环境温度

-20℃ - 70℃

物理特性

重量

≤125g（含背夹）

体积

长*宽*高=106mm*55mm*25mm

防护等级

IP67

传感器

落水报警

落水后3秒内发出报警信息

惯性传感器

识别运动状态

指示灯说明

状态指示灯

绿色快闪代表报平安模式；

红色快闪代表SOS模式；

充电时绿色常亮；

充满绿灯灭，并语音提示充电完成；

网络指示灯

闪烁代表连接中，常亮代表已连接成功；

定位指示灯

闪烁代表定位中，常亮代表已定位成功；

省电熄灭

设备静止60秒后，全部灯熄灭，并进入呼吸灯模式；

SOS模式下，全部灯不会熄灭，按设备状态闪烁；

开关机键

长按3秒开机，长按3秒关机；

在sos状态下，按一下取消 sos模式；

SOS键+开/关机键

在任何状态下，按下sos键和开/关机键3秒即可开启SOS模式；

OK键

在开机状态下，按下OK键3秒即可开启OK模式；

查看网络及定位状况

在开机状态下，轻按一下开关机键，灯亮显示网络和定位状况、电量情况，灯亮60秒后自动熄灭省电；

定位

优先搜索蓝牙ID，定位成功通过LoRa回传到基站；

如无蓝牙定位信号，则切换为北斗定位，定位成功通过LoRa基站回传到基站；

通过蓝牙信标判定是否在室内，从而减少搜星降低耗电量；

定位频度

默认：60秒/次；

落水后：10秒/次；

报平安：10秒/次；

频度支持远程修改，最快是10秒/次，最慢是24小时/次；

续航

在60秒/次的状态下续航大于168小时；

在10秒/次的状态下续航大于48小时；

开关机报告

开机上报后台，并汇报电量；

当用户手动关机或者将近没电（3%）要关机的时候，终端先往基站发送一个关机报告；

远程调整频度

支持LoRa下发指令调整终端的上报频度，包括设置电量范围和频度；

本地存储

最少保存30天的轨迹点；

轨迹导出

通过（磁吸头的）usb线链接电脑，并导出KML；

充电

采用磁吸充电；

动作/状态

播报内容

长按3秒开机

提示音乐（1秒）+播报：已开启追踪模式

长按3秒关机

直接关机，无音乐/语音

电量低于20%

提示音乐（1秒）+播报：电量低，请及时充电

电量低于5%

提示音乐（1秒）+播报：电量低，将自动关机

长按3秒OK键

提示音乐（1秒）+播报：已开启报平安模式

长按3秒SOS键

报警音乐（1秒）+播报：已开启紧急救援模式

OK状态下，按一下关机键

提示音乐（1秒）+播报：已关闭报平安模式

SOS状态下，按一下关机键

提示音乐（1秒）+播报：已关闭紧急救援模式

人员落水

报警音乐（1秒）+播报：已开启落水报警模式

收到平台调位指令

提示音乐（1秒）+播报：收到平台调位指令，请报告位置

收到平台撤退指令

提示音乐（1秒）+播报：收到平台撤退指令，请原路返回

充电时

提示音乐（1秒）+播报：正在充电中
