手持声呐探测系统,水下快速精准定位目标

2023-01-13   浏览次数:6184



手持声呐探测系统

——Hand-held Sonar System——

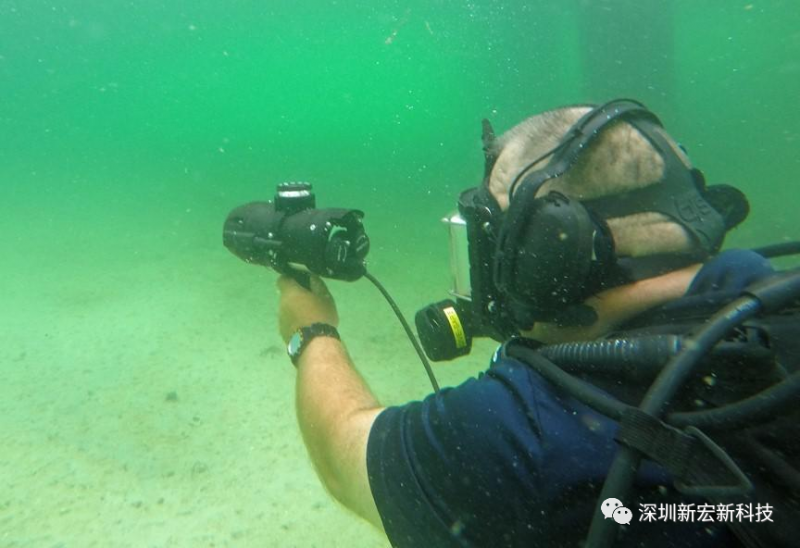

   水下手持声呐探测系统(DARS)允许公共安全潜水员(PSD)在最恶劣条件下的搜索和搜救任务时轻松地在水底接收和了解其他潜水员的位置。当团队需要搜寻设备和搜索更重要的人员方面时,DARS系统是非常高效的,并显著提高所有潜水员操作的安全性。

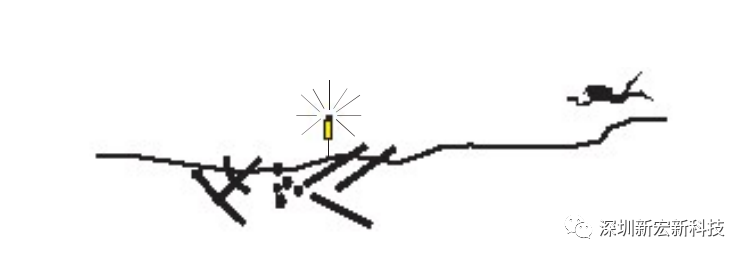

DARS系统由一个水下手持接收器和发射器组成,在搜索操作期间连接到潜水员或发射器,如ROV或侧扫描声纳。发射器遇水激活后,并通过水发出声音信号,可以被潜水员手持接收器跟踪并快速定位。每个发射器都有一个独特的频率,允许潜水员或设备在操作过程中有一个频率,以帮助快速区分目标。发射器是电池操作的,自带9伏电池, 提供30天或以上的工作时间。

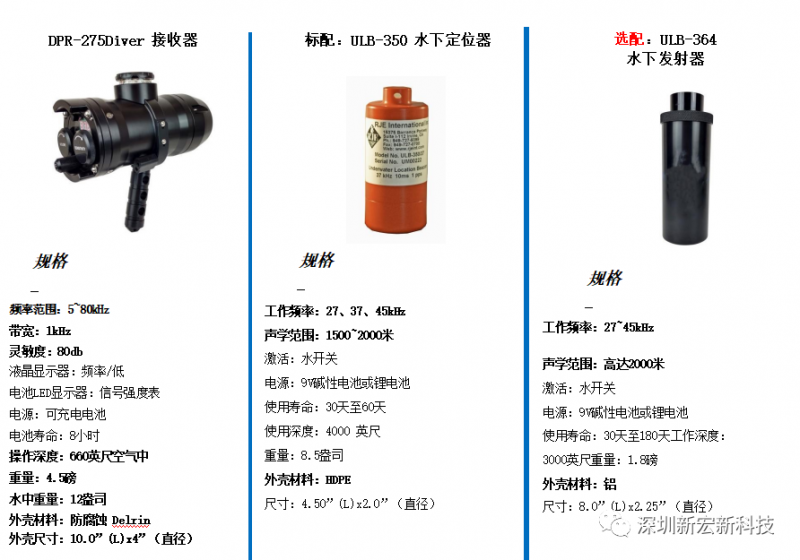

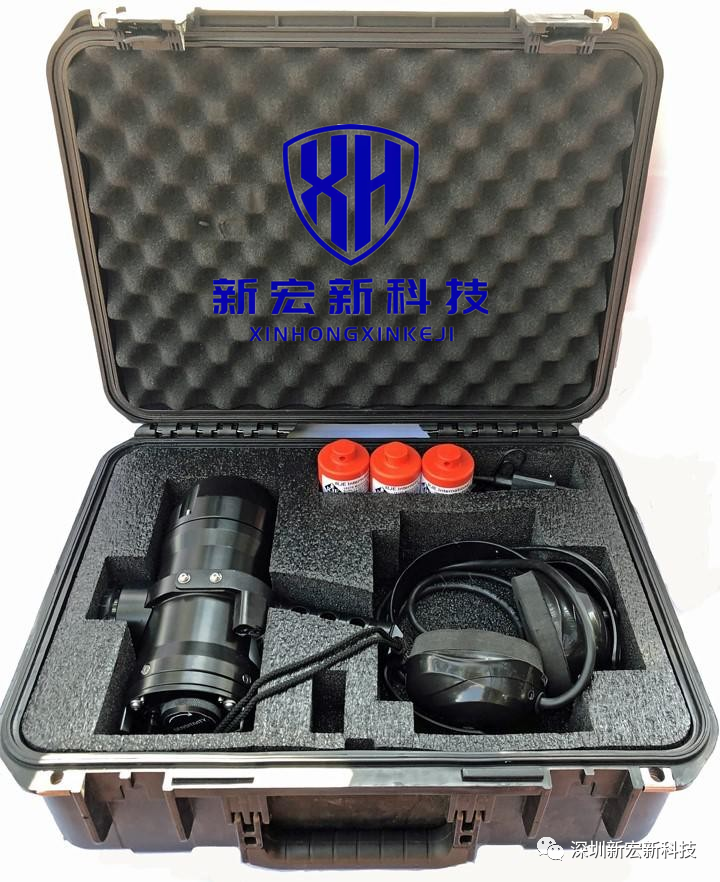

水下声呐标准套件:包括DPR-275潜水员Pinger声呐接收器,水下耳机,电池充电器,三个ULB-350 水下定位器。




手持声呐探测仪

——Hand sonoscope——

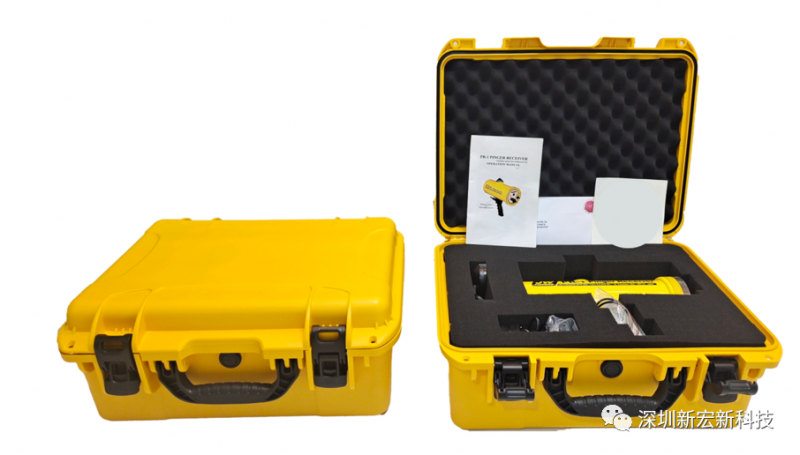

手持声纳探测仪:设备为便携式、组合式的声纳系统,由声呐发射器和声呐接收器两部分组成,可实现发射和接收的操作。声呐发射器可为潜水员在水下定位水下物体。工作深度100m,顶部带有指南针,方便在水下辨别方向, 整体为醒目的亮黄色,接收器带有枪式握把,潜水员可单手操作接收器。频率3 kHz97 kHz,带宽2 kHz,方向性(通常)30度,电池为可充电的镍镉电池,工作时间30小时,通过水下作业耳机和LED灯条提示信号强度,操作范围9656m。一个接收器可以在水下根据不同频率定位多个发射器。

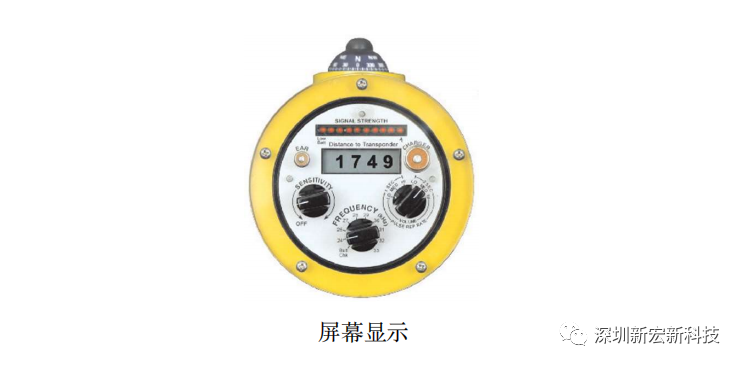

当潜水员靠近收发器时,显示到收发器的距离减小,信号强度条指示接收到的信号越来越强。音频音调的频率增加。




此款手持声呐由NiCad电池组供电,该电池组可以在完全充饱电之后连续工作12小时。产品附带一个在100-240伏交流电压下工作的电池充电器。

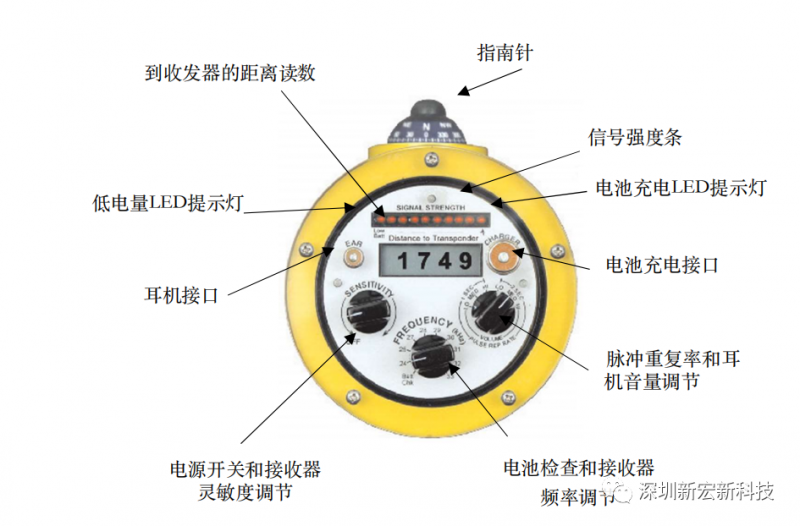

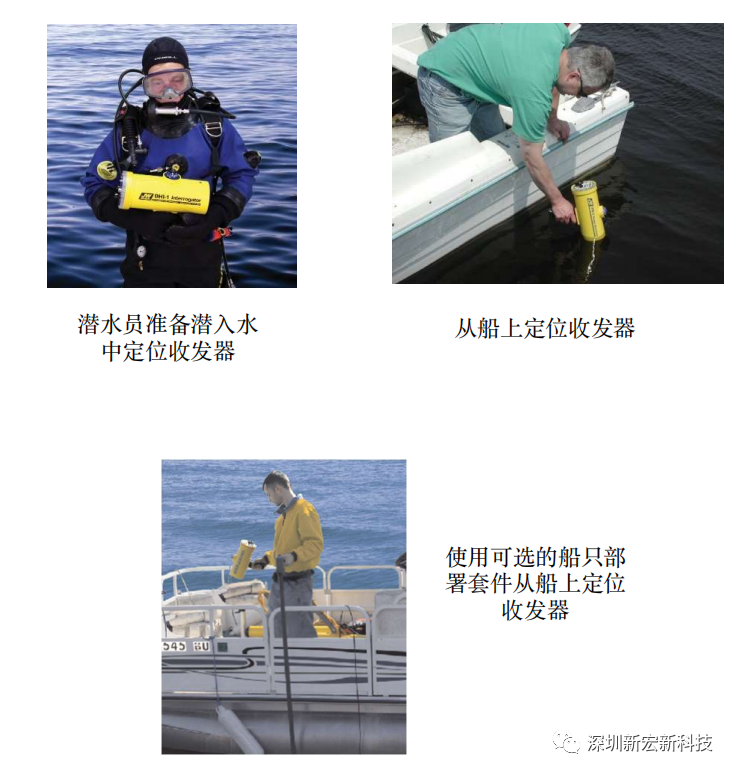

操作:手持声呐的操作非常直接。只要对接收器和收发器有一个基本的了解,只要稍加练习,任何人都可以熟练地定位收发器。记住,接收器和收发器每秒钟或每两秒钟产生一次短脉冲能量,接收器将接收到的能量脉冲转换为“哔”声,在耳机中听到并在信号强度条中显示。接收器将其发射脉冲和从收发器接收到的脉冲之间的时间延迟转换为距离,并显示到收发器的距离读数(单位:英尺或米)。
