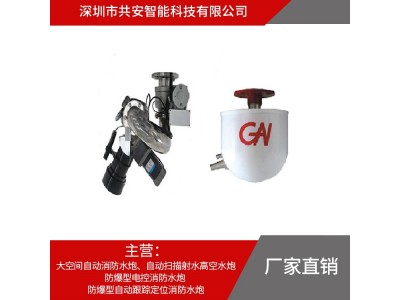

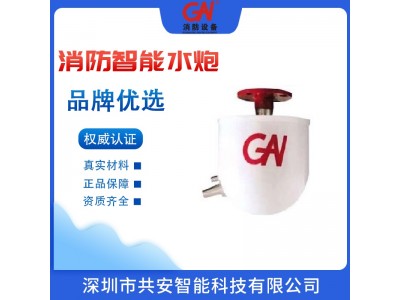

深圳共安大空间智能消防水炮生产厂家

• 产品参数：
• 制造商：深圳共安
• 型号：ZDMS0.6/5S
• 生产/代理：生产

自动跟踪定位射流灭火装置（曾用名：消防水炮、大空间自动扫描水炮、自动寻的喷水灭火装置）是针对现代大空间建筑的消防需求，以自然界可燃物在燃烧时所释放出大量的红、紫外辐射为目标，采用一种对红、紫外敏感的电子组件，对火灾进行非接触、远距离、主动接收式的探知，并将其转化为电信号，然后通过自动跟踪定位射流灭火装置的电控系统，全天候、全方位自动监测其保护范围内的一切火情，一旦发生火灾，装置立即启动，驱动灭火装置的水平和垂直旋转机构，快速准确地瞄准火源，继而自动启泵、开阀、启动消防报警器等系统配套设施，并精准定位、射水瞬间把火扑灭。扑灭后便自动关闭阀门、系统复位，恢复到监控状态，如有复燃，重复灭火。由于发现及时、定位精准、射水迅速、瞬间即可把刚刚初燃的火源扑灭，确保把火灾的苗头及时地扼杀在初萌状态，使之不能成灾，真正地做到“防患于未然”。

该装置探测距离远、保护面积大、喷射距离远、喷洒流量大、发现及时、定位精准、射水迅速、经久耐用，智能化、自动化水平高，灭火时间短等众多优点，全方位监控，无死角、无盲区、误报误动率极低的特性，能够极大地消除火灾给人们带来的危害，为保护人民的财产和自身生命安全不再遭受到火灾的困扰作出贡献。

自动消防炮性能参数如下表

1、自动消防水炮ZDMS0.6/5S-GA，流量5L/S，压力0.6Mpa，保护半径20-33m不等，安装高度6-25m

2、自动消防水炮ZDMS0.8/10S-GA，流量10L/S，压力0.8Mpa，保护半径37m，安装高度6-25m

3、自动消防水炮ZDMS0.8/20S-GA，流量20L/S，压力0.8Mpa，保护半径52m，安装高度6-25m

4、自动消防水炮ZDMS0.9/30S-GA，流量30L/S，压力0.9Mpa，保护半径62m，安装高度6-25m

5、自动消防水炮ZDMP0.25/5S-GA，流量5L/S，压力0.25Mpa，保护半径6m，安装高度6-15m

现场控制箱

1、概述

区域控制箱采用单片机及集成电路技术、CAN总线传输技术、视频

传输技术，能够对消防设备实施可视化控制，对报警设备地址显示，其设计可实现现场分区智能监控、消防联动以及电磁阀自动寻检等多种功能、可以与我公司所有产品配套使用。具有体积小、功能全、操作简单等特点，是消防灭火控制领域比较理想的产品。

2、设备特点

l CAN总线地址编码，可对报警灭火装置的工作地址进行显示。

l 为装置电源控制器、电磁阀、联动扩展模块和模拟末端试水装置提供工作电源；

l 具备手动、自动两种控制功能，实现对灭火装置的集中监控；

l 手动启动消防水泵、手动启动电磁阀；

l 手动控制灭火装置的上、下、左、右旋转；

l 提供与常规火灾报警控制系统的无源火警信号输出触点；

联动控制

概述

属于总线视频式消防灭火联动报警主机具有火灾自动报警、联动控制、视频

监控、地址显示、启停消防水泵等多项功能于一体的新一代智能消防控制设备，

采用可靠性高的CAN总线结构设计，使得该系统布线简单，较以前设备相比具有

更强的分区控制能力，可对分区中的设备实施点对点可视化控制，主机内部线路

简单，对内部电路按功能要求实现了模块化可靠性设计，各模块间采用固定排线

接插件设计，方便用户对系统的维护和保养。

2、设备特点

l 总线制、多线制两种配线方式可选，可对16个区域的现场控制箱进行手动、自动转换，视频切换；

l 具备启泵、开阀、报警等手动/自动两种控制功能，实现对灭火系统的集中控制。

l 配合视频监控主机，远程手动控制灭火装置启动、射水的准确度上、下、左、右定位旋转；可手动控制灭火装置对准着火点进行灭火。

l 提供与常规火灾报警控制系统的无源火警信号输出触点；

l 水泵工作状态监视显示、系统报警工作状态显示、电源电压指示；

l 为现场控制箱提供工作电源；

端子说明及技术参数

技术参数：

输入电压：AC220V

输入电源：DN24V,AC220V

输入功率：>5KW

输出功率：

报警信号传输形式：CAN总线

设备配线：AC220V电源线ZRRVVP2*12.5

AC220V电磁阀电源线ZRRVVP2*12.5

接地线ZRVVP1*4.0

火警信号通讯线ZRVVP2*1.5

DC24V电源线ZRVVP2*1.5

系统特点

1．采用可视化报警，有效发现早期火灾火焰；探测无盲区、无死角。

2．探测距离远，保护面积大，响应速度快，探测灵敏度高；

3．系统具有多级火灾识别模式，有效消除由于外界环境及系统偶然因素而引起的误报，可靠性高；

4．独有定位技术，远程控制定点灭火，减少了扑救过程中造成的损失；

5．系统可同时具有防火、防盗、监控功能，提高了系统整体的性能价格比。

8．系统采用多级火情判别由集成处理器和主控机给出火灾所在区域数据，传输给对应水炮，使水炮自动指向火源。并配以可视图像定位及判别技术，对火情进行定位。

3、系统功能

l 大空间智能消防炮灭火系统能根据着火点远近及大小自动修正消防炮的喷射点角度，保证消防炮的定位准确。

l 大空间智能消防炮灭火系统具有远程控制功能。

l 大空间智能消防炮灭火系统具有现场控制消防炮的功能。

l 消防炮能在水平和垂直方向进行大角度的旋转调节，以保护在其保护范围内的立体空间，包括在其射程范围内的屋顶。

l 消防炮具有柱状／雾状无极转换功能，近距离喷射为雾状，远距离喷射为柱状，其转换功能遥控器、中央手动操作盘和系统软件设定。

本系统具有以下三种控制方式：

l 自动控制方式

1、火灾发生后，通过智能图像火焰探测器对着火区域进行探测并向消防中心报警；报警主机自动呈现火情画面。

2、同时，对应着火区域的灭火装置自动指向着火区域；

3、自动启动消防泵，打开电动阀，向着火点喷水灭火。

l 半自动控制方式

1、火灾发生后，报警主机自动将火情画面自动呈现出来。

2、同时，对应着火区域的灭火装置自动扫描定位、自动指向着火区域；

3、在控制中心，值班人员通过报警画面确认火情，手动启动消防泵，打开电动阀，向着火点喷水灭火。

l 手动控制方式

1、当现场人员发现火灾后，可以现场手动控制盘启动消防泵，打开电动阀，控制灭火装置进行灭火。

2、当发生火灾时，值班人员在控制中心借助监视图像，通过中心手动操作盘控制消防炮的俯仰、水平回转动及启动消防泵，打开电动阀向着火点喷水灭火。

深圳市共安消防设备有限公司是生产自动消防水炮-自动跟踪定位射流灭火装置-大空间智能灭火系统-图像型火灾探测器-高压细水雾灭火系统-泡沫灭火系统-七氟丙烷气体灭火系统装置-悬挂式超细干粉灭火装置-机电管道抗震支架-消防给水阀门-物联网消防给水机组等一系列消防产品。
